Banco de teste de força de pressão de água de válvula ISO5208 PLC Touch Equipamento de teste de pressão de água inteligente
Introdução ao produto

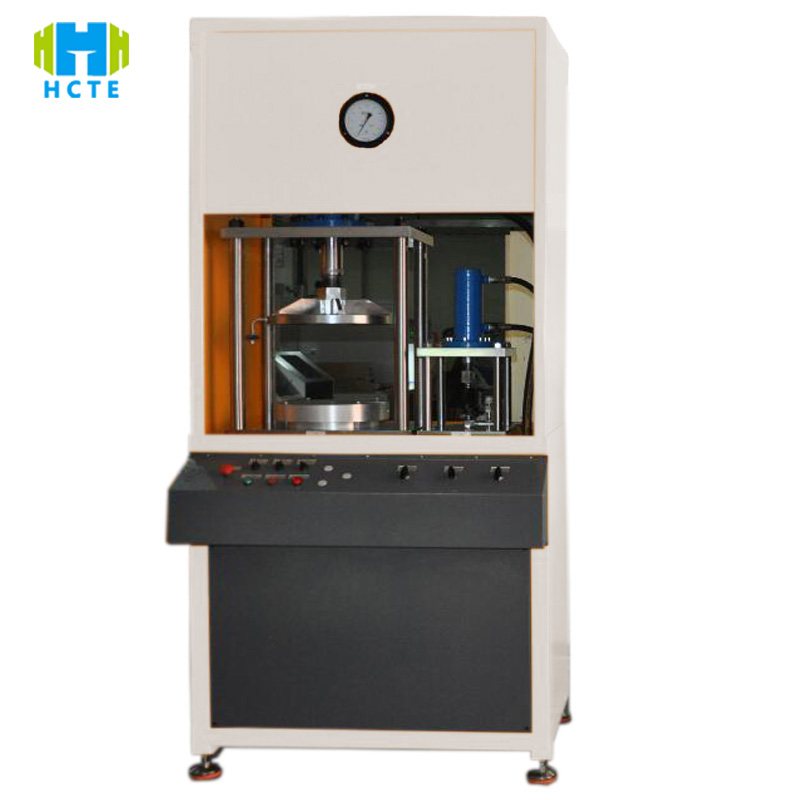

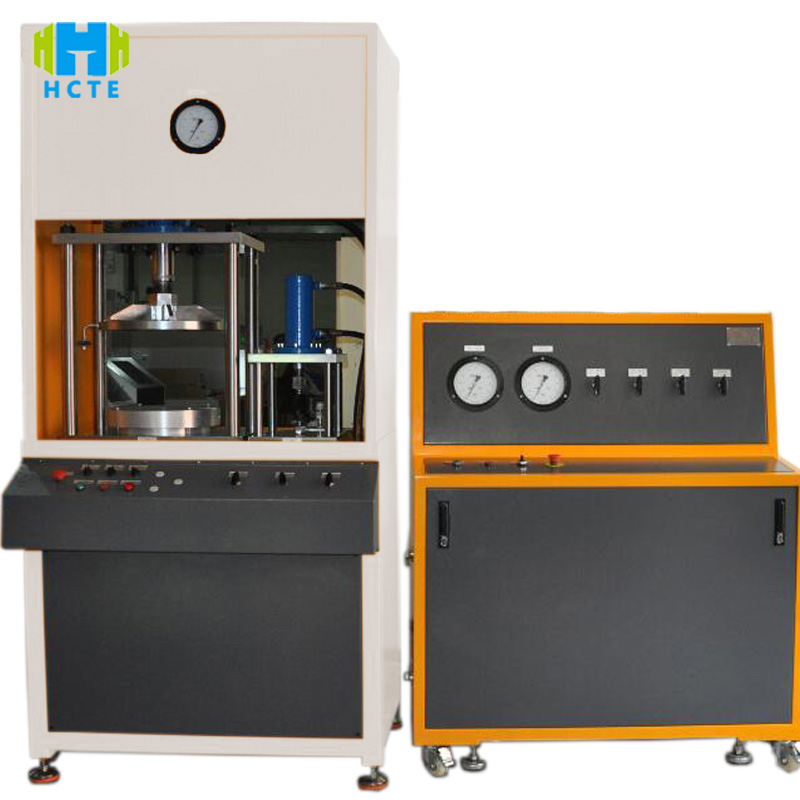

O banco de testes de resistência à pressão da água da válvula WPT-1 alcança a detecção eficiente do desempenho da válvula por meio de controle preciso da pressão e gerenciamento inteligente de dados:
- Cobertura de faixa completa: pressão ajustável de 0-60 MPa (precisão padrão do sensor de pressão ±0,5% FS), compatível com válvulas de calibre DN15-DN600, suporta teste de resistência do invólucro (1,5 vezes a pressão nominal) e teste de vedação (1,1 vezes a pressão nominal).
- Controle inteligente: a tela sensível ao toque do PLC define os parâmetros de teste (pressão, tempo de retenção da pressão, número de ciclos) com um botão, o servomotor aciona a bomba de êmbolo para aumentar/diminuir a pressão automaticamente, estabilidade de pressão ≤±1% FS, evitando erros de operação manual.
- Seguro e confiável: tubulação de alta pressão de aço inoxidável (resistência à pressão de 100 MPa) com proteção de pressão dupla (válvula de alívio mecânica + desligamento por sobrepressão de software), sensor de detecção de vazamento, monitoramento em tempo real do ambiente ao redor da bancada de teste para garantir a segurança do operador.
- Rastreabilidade de dados: memória 16G integrada, registra automaticamente a curva de pressão-tempo, vazamento, taxa de passagem de pressão e outros dados, suporta exportação USB e análise de software de computador host (gera relatório de teste em PDF) e atende aos requisitos de rastreabilidade de qualidade ISO 9001.
Características do produto
Controle de pressão de alta precisão
- Combinação de servomotor + bomba de engrenagem de alta precisão, resolução de pressão de 0,1 MPa, taxa de aumento de pressão de 0-5 MPa/s ajustável, atende aos requisitos de teste ASME B16.34 para aumento lento de pressão.
- O sensor de pressão é calibrado pelo CNAS, com um desvio anual de ≤0,2% FS, garantindo estabilidade de precisão a longo prazo.
Modo de teste multifuncional
- Suporta testes de válvula única e testes paralelos de múltiplas válvulas (até 8 estações), adequado para todos os tipos de válvulas, como válvulas de gaveta, válvulas de parada, válvulas de esfera, válvulas de retenção, etc.
- O tempo de retenção de pressão de 0 a 240 minutos pode ser definido livremente para simular testes de estabilidade de longo prazo sob condições de alta pressão.
Otimização da interação humano-computador
- Tela sensível ao toque colorida de 7 polegadas (alternância entre chinês e inglês), exibição em tempo real da curva de pressão, temperatura, status de vazamento, interface de operação intuitiva e fácil de entender.
- Interface de controle remoto (RS485/USB), suporta importação em lote de soluções de teste de software do lado do PC, melhora o nível de automação do laboratório.
Projeto de proteção de segurança
- Janela de observação transparente à prova de explosão (resistência à pressão de 50 MPa), área de teste totalmente fechada, corte automático do fornecimento de energia e alarme sonoro e luminoso em caso de vazamento.
- Proteção contra superaquecimento (temperatura do motor > 70℃ desligamento), proteção contra escassez de água (nível do líquido do tanque de água abaixo da linha de advertência), reduz perda de equipamento.
Padrões internacionais de referência
- ASME B16.34: Nível de pressão da válvula e método de teste (resistência do invólucro, cláusulas de teste de desempenho de vedação).
- GB/T 13927: Padrão de teste de pressão de válvula industrial (tempo de retenção de pressão, regras de determinação de vazamento).
- API 598: Especificação de teste de pressão de válvula (especifique os requisitos de temperatura e meio do teste de pressão de água).
- ISO 5208: Padrão de teste de vazamento de válvula industrial (método de detecção de vazamento de gás/líquido).
Uso do produto
- Fabricação de válvulas: inspeção por amostragem da resistência do invólucro e do desempenho de vedação antes de sair da fábrica para garantir que a válvula atenda ao nível de pressão nominal (como inspeção de válvulas PN16, PN63).
- Engenharia de dutos: reinspecione a válvula antes da instalação para evitar riscos de vazamento em condições de alta pressão (como gasodutos de gás natural, inspeção de válvulas de processos químicos).
- Agências de inspeção de qualidade: fornecem relatórios de inspeção de terceiros e dão suporte a testes de conformidade para certificação CE e API de válvulas.
- Instituições de pesquisa: pesquisas sobre a resistência à pressão de materiais de válvulas (como análise da curva de pressão-deformação de válvulas de aço inoxidável e ferro fundido).
Parâmetros técnicos
| Categoria | Detalhes do parâmetro |
| Modelo | WPT-1 |
| Faixa de pressão de teste | 0-60MPa (módulo de alta pressão opcional de 100MPa) |
| Precisão de pressão | ±0,5%FS (precisão em escala real) |
| Tamanho da porta de teste | DN15-DN600 (Suporta conexões flangeadas/rosqueadas) |
| Método de condução | Servo motor + bomba de êmbolo (Potência: 7,5 kW, Velocidade: 0-1500 rpm) |
| Sistema de controle | Tela sensível ao toque do PLC (7 polegadas, resolução: 800×480) |
| Armazenamento de dados | Armazenamento integrado de 16 G (suporta mais de 10.000 registros de teste) |
| Detecção de vazamentos | Sensor infravermelho (precisão de detecção: 0,1 mL/min) + método de decaimento de pressão (queda de ≤ 0,5% durante a retenção) |
| Capacidade do tanque de água | 200L (aço inoxidável, com filtragem de água) |
| Temperatura de operação | 5-40℃ (Umidade ≤85%, sem condensação) |
| Nível de ruído | ≤75dB (distância de 1 metro) |
| Fonte de energia | CA 380 V ± 10%, 50 Hz, Potência nominal: 15 kW |
| Classe de proteção | IP54 (gabinete de controle à prova de poeira e água) |
| Dimensões | 2000×1500×1800 mm (C×L×A) |
| Peso | 850 kg (incluindo base) |
| Interfaces de Comunicação | RS485, USB, Ethernet (opcional) |
Objetos de teste e itens de inspeção
Objetos de teste:
- Válvulas industriais (válvulas de gaveta, válvulas de parada, válvulas de esfera, válvulas borboleta, válvulas de retenção, etc.)
- Conexões de tubos (flanges, cotovelos, interfaces de vasos de pressão)
- Atuadores de válvula (teste de resistência à pressão de atuadores pneumáticos/elétricos)
Itens de inspeção:
- Resistência à pressão da água da concha (sem deformação e sem vazamento a 1,5 vezes a pressão nominal)
- Selagem de vazamentos superficiais (mantendo a pressão por 30 minutos a 1,1 vezes a pressão nominal, vazamento ≤ valor padrão)
- Taxa de decaimento de pressão (queda de pressão durante a manutenção da pressão ≤ 0,5%)
- Torque de abertura e fechamento (sensor de torque pode ser usado opcionalmente para detectar resistência do interruptor da válvula)
Serviço pós-venda
- Garantia: 2 anos de garantia para toda a máquina, 3 anos de garantia para componentes principais (servomotores, sensores de pressão), manutenção de custo-benefício vitalícia.
- Resposta: Suporte técnico on-line 24 horas, soluções de cotação em até 48 horas, pedidos nacionais enviados em até 7 dias úteis.
- Serviço: Instalação e comissionamento gratuitos no local (incluindo treinamento de operação) e orientação sobre métodos de inspeção para padrões como ASME/GB/API.
- Atualização: O software pode ser atualizado gratuitamente e por toda a vida, e suporta a transformação de módulos de pressão e sistemas de controle de equipamentos antigos (a compatibilidade de hardware precisa ser avaliada).
