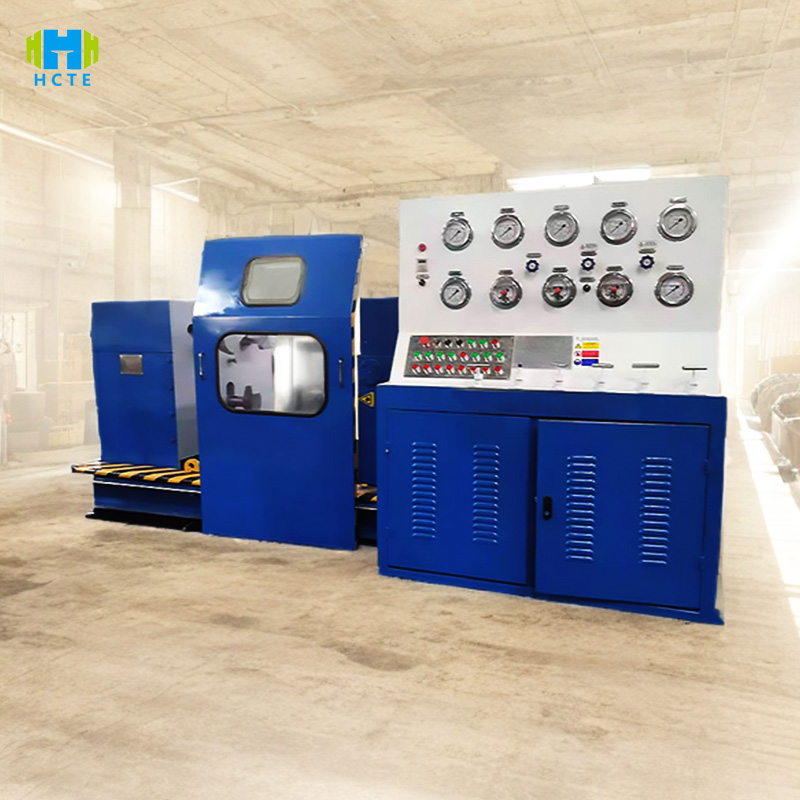

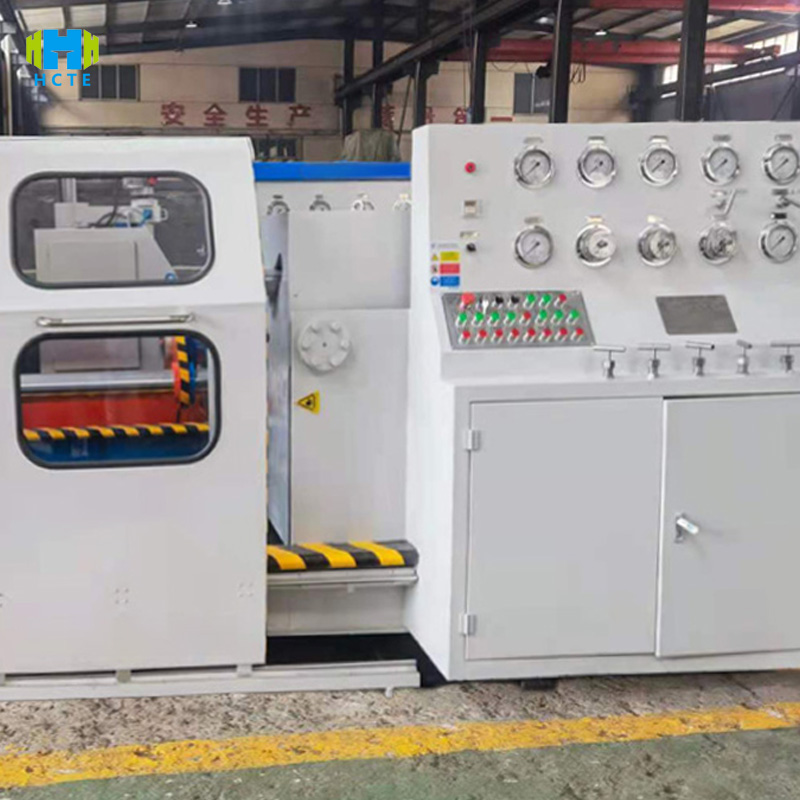

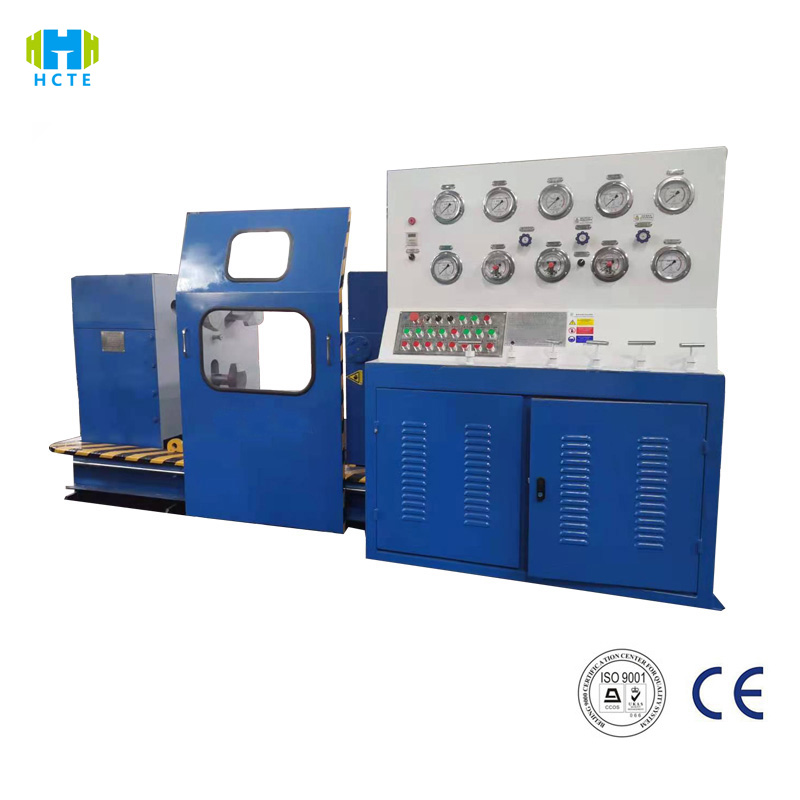

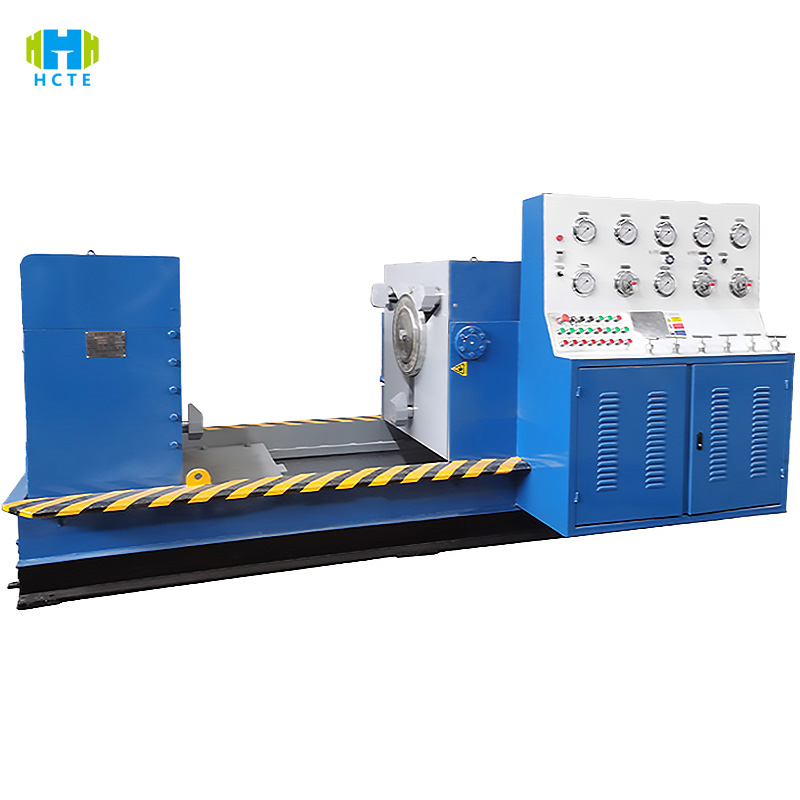

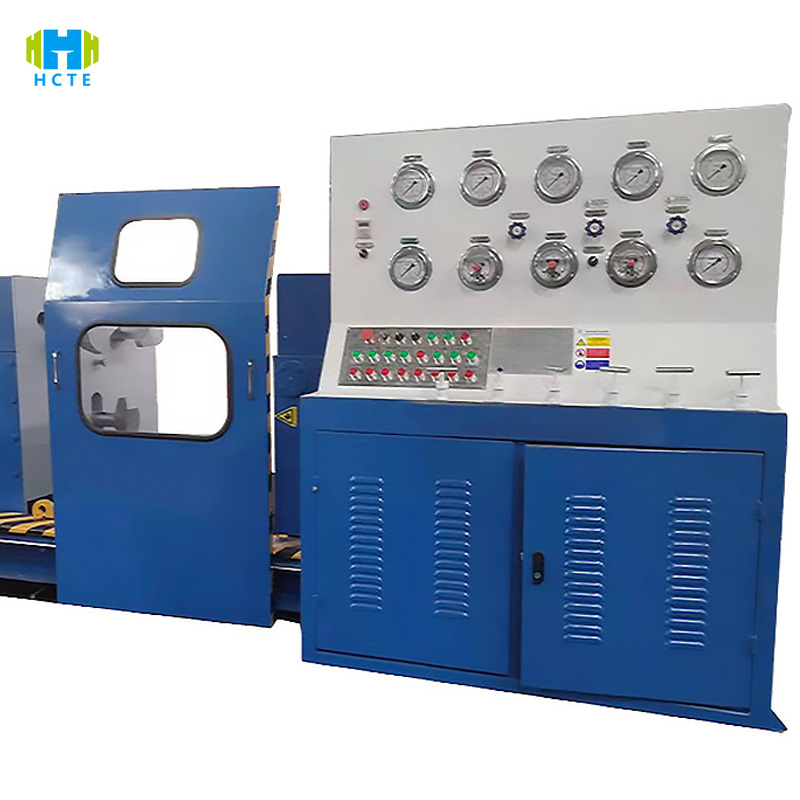

Testador de pressão de retenção de válvula 300 kN Teste de pressão de passagem completa Gb/T 13927

Testador de pressão de retenção de válvula 300 kN Teste de pressão de passagem completa Gb/T 13927

Introdução ao produto

O WPT-2 atinge alta precisão e alta eficiência em testes de válvulas por meio de estrutura de fixação inovadora e tecnologia inteligente de medição e controle:

• Selo de pressão: o grampo hidráulico de 300 kN (força de fixação ajustável de 10 a 300 kN) é adequado para válvulas de flange/wafer, e o anel de vedação é feito de politetrafluoroetileno resistente ao desgaste para garantir vazamento zero durante o processo de teste e resolver o problema de vedação instável da fixação manual tradicional.
• Cobertura completa: teste de pressão de água de 0-100 MPa (padrão), teste de resistência do invólucro de suporte (1,5 PN), teste de vedação (1,1 PN) e teste de estanqueidade ao ar de alta pressão (módulo de gás opcional), adequado para todos os tipos de válvulas, como válvulas de gaveta, válvulas de esfera, válvulas borboleta, etc.
• Medição e controle inteligentes: tela sensível ao toque colorida de 10 polegadas (interruptor chinês e inglês), configuração de parâmetros de teste com um clique, servomotor aciona bomba de êmbolo para aumentar automaticamente a pressão (taxa ajustável de 0-10 MPa/s), estabilidade de pressão ≤±0,5% FS, evitando erros de operação manual.
• Rastreabilidade de dados: memória interna de 32 GB, registra automaticamente mais de 50 parâmetros, como pressão de fixação, pressão de teste, vazamento, tempo de retenção de pressão, etc., suporta exportação de dados USB/Ethernet e suporta software de PC para gerar relatórios de teste em PDF (incluindo curva de pressão, julgamento qualificado), atendendo aos requisitos de rastreabilidade de qualidade ISO 9001.

Características do produto

• Design de fixação eficiente

• • Tempo de resposta de fixação hidráulica
  • Faixa de pressão de retenção DN50-DN500, compatível com válvulas de nível de pressão PN16-PN100, sem necessidade de troca do dispositivo e ajuste automático do curso de fixação por meio da tela sensível ao toque.

• Testes de alta precisão

• • O sensor de pressão é calibrado pelo CNAS (precisão de ±0,3% FS) e a resolução do sensor de pressão de fixação é de 0,1 kN, garantindo que a precisão de detecção de vazamento do teste de vedação atinja 0,05 mL/min (método de bolha).
  • O tempo de retenção de pressão pode ser definido livremente de 0 a 300 minutos e suporta modos de detecção duplos: método de decaimento de pressão (queda de pressão ≤ 0,3%) e método de peso (conversão de vazamento).

• Proteção de segurança

• • A cabine de vidro temperado à prova de explosão (transmitância de 95%, resistência à pressão de 50 MPa) isola a área de teste, e o sensor de detecção de vazamento (precisão de 0,1 ppm) monitora o ambiente em tempo real, desliga automaticamente e emite um alarme sonoro e luminoso quando o padrão é excedido.
  • Proteção dupla contra sobrecarga (válvula de alívio do sistema hidráulico + limite superior de pressão do software), aviso automático de superaquecimento do motor (＞75℃) e falta de água no tanque de água garantem uma operação segura.
• Adaptação flexível
• • Suporta instalação de válvulas flangeadas (RF/RTJ), tipo wafer e rosqueadas, equipadas com juntas de conversão universais (DN50-DN500), sem necessidade de ferramentas personalizadas.
  • A interface de controle remoto (RS485/Modbus) pode ser conectada ao sistema MES de fábrica para realizar o upload automático e o gerenciamento do processo de dados de teste.

Padrões internacionais de referência

• ASME B16.34: Classificação de pressão da válvula e método de teste (pressão de teste do casco/vedação, cláusulas de tempo de retenção de pressão).
• GB/T 13927: Teste de pressão de válvula industrial (determinação de vazamento, requisitos do meio de teste).
• API 598: Especificação de teste de pressão de válvula (esclarece a influência da temperatura do teste de pressão da água e da força de fixação nos resultados do teste).
• ISO 5208: Teste de vazamento de válvula industrial (método de detecção de taxa de vazamento de líquido/gás).

Uso do produto

• Fabricação de válvulas: Inspeção completa do desempenho da vedação e da resistência do invólucro antes de sair da fábrica para garantir que as válvulas PN16-PN100 atendam à classificação de pressão nominal (como inspeção de lote de válvulas de esfera e válvulas borboleta).
• Engenharia de dutos: Inspecione novamente a vedação da válvula antes da instalação (como válvulas de gaveta de alta pressão para dutos de gás natural e válvulas resistentes à corrosão química) para evitar acidentes com vazamentos durante a operação.
• Inspeção e certificação de qualidade: Fornece relatórios de testes de terceiros e oferece suporte a testes de conformidade de válvulas, como CE, API, TS, etc.
• Pesquisa e desenvolvimento científico: pesquisa sobre a resistência à alta pressão de materiais de válvulas (como análise de deformação de válvulas de aço inoxidável abaixo de 100 MPa) e testes de otimização da estrutura de vedação.

Parâmetros técnicos

Objetos de teste e itens de inspeção

Objetos de teste:

• Válvulas flangeadas (válvulas de gaveta, válvulas de parada, válvulas de retenção)
• Válvulas tipo wafer (válvulas borboleta, válvulas de esfera)
• Válvulas roscadas (válvulas de pequenos instrumentos, válvulas de segurança)
• Acessórios para válvulas (filtros, corta-chamas, válvulas de ventilação)

Itens de inspeção:

• Resistência à pressão da água da concha (1,5 vezes a pressão nominal, sem deformação após 30 minutos de manutenção da pressão)
• Vazamento de superfície de vedação (1,1 vezes a pressão nominal, 15 minutos de manutenção de pressão ≤ valor padrão)
• Vedação por pressão de ar (pressão de ar de 0,6 MPa, 60 minutos de manutenção de pressão ≤ 0,5%)
• Selagem por pressão (teste comparativo de vazamento sob diferentes forças de fixação)
• Teste de vida útil de fadiga (500 ciclos de pressurização, análise de alterações de vazamento)
