Banco de teste de desempenho abrangente para bombas de água de alta pressão 0-50 MPa ISO 9906

Banco de teste de desempenho abrangente para bombas de água de alta pressão 0-50 MPa ISO 9906

Equipamento de teste abrangente para bombas d'água

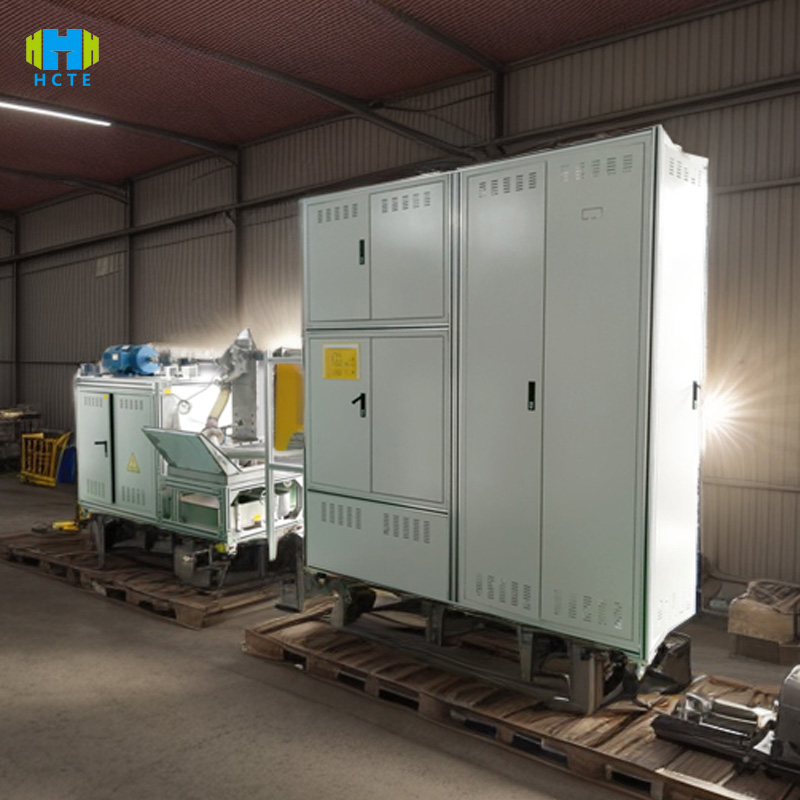

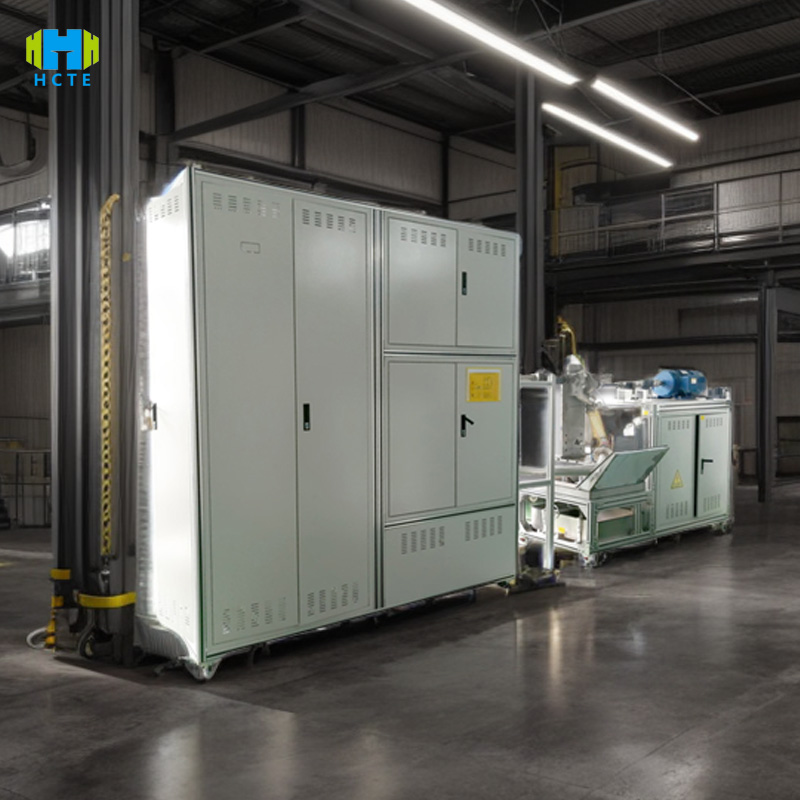

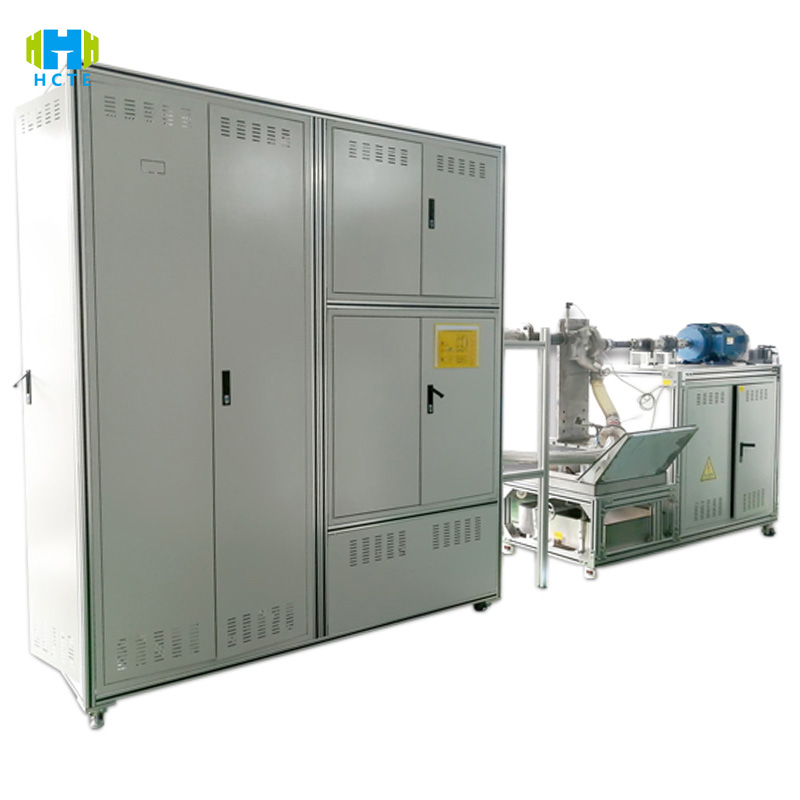

Introdução ao produto

O WTP-14 usa um sistema de medição e controle de alta precisão e simulação de cenário completo para obter uma avaliação precisa do desempenho da bomba de água de alta pressão:

• Teste de desempenho de faixa completa: suporta bombas centrífugas, bombas de êmbolo, bombas de diafragma (potência de 0,5 a 500 kW), testes de altura manométrica (precisão de ± 0,5%), eficiência (resolução de 0,1%), NPSH (precisão de ± 1%), cobrindo os requisitos de precisão de teste da Classe B especificados na ISO 9906.
• Sistema inteligente de medição e controle: tela sensível ao toque colorida de 12 polegadas (interruptor chinês e inglês), configuração de esquemas de teste com um clique (como modo de pressão constante/corrente constante), ajuste de velocidade do servomotor de ligação PLC (0-3000 rpm), sensores de alta precisão (pressão ±0,2% FS, fluxo ±0,5% FS), dados de feedback em tempo real para evitar erros de operação manual.
• Capacidade de detecção multidimensional: acelerômetro de vibração integrado (resolução de 0,1 m/s²), sensor de ruído (precisão de ± 1 dB), monitoramento síncrono da estabilidade da operação da bomba; suporte a condições de alta temperatura (temperatura média de 0 a 150 °C) e testes de líquidos corrosivos (água do mar/solução ácida e alcalina) (módulo anticorrosivo é necessário).
• Rastreabilidade de dados: a memória interna de 256 GB gera automaticamente curva de pressão-fluxo, espectro de eficiência-potência, suporta exportação USB/Ethernet e análise de software de computador host (gera relatório de teste em PDF), atendendo aos requisitos de rastreabilidade de qualidade ISO 9001 e certificação CE.

Características do produto

Tecnologia de teste de alta precisão

• Adota sensor de pressão importado da Alemanha (faixa de 0-100 MPa, precisão de ± 0,2% FS) e medidor de vazão eletromagnético (faixa de vazão de 0,1-5000 m³/h, precisão de ± 0,5% FS), em conformidade com os padrões de teste ISO 9906:2018 Classe B.
• Precisão de controle de velocidade de ±0,1%, suporta análise de características de vibração de bombas de água em velocidade crítica e se adapta a requisitos de detecção de alta precisão, como energia nuclear e petroquímica.

Capacidade de teste multimodo

• Teste de desempenho: curva de fluxo de carga, curva de eficiência energética do eixo, teste de desempenho de cavitação (NPSHr).
• Teste de resistência: 1000 horas de operação contínua, monitorando vazamento de vedação (precisão de 0,01 L/min) e aumento de temperatura do rolamento (resolução de 0,5℃).
• Teste de segurança: proteção contra sobrepressão (desligamento automático em 110% da pressão definida), sobrecarga do motor (alarme de flutuação de corrente > 5%).

Gestão inteligente de dados

• A tela sensível ao toque exibe gráficos estatísticos de SPC de estação única (como valor de CPK, índice de capacidade do processo) em tempo real, e dados anormais (como queda de eficiência) são marcados automaticamente em vermelho e acionam alarmes sonoros e luminosos.
• Suporta importação em lote de planos de teste padrão da indústria (como o processo de teste de três níveis especificado em GB/T 3216), reduzindo o tempo de configuração de parâmetros em mais de 40%.

Design de adaptabilidade flexível

• O dispositivo de troca rápida (interface de flange DN50-DN600) pode concluir a substituição da bomba de água em 15 minutos e é adequado para bombas horizontais/verticais/submersíveis; o sistema de vácuo (grau de vácuo ≤10kPa) pode ser opcionalmente equipado para simular as condições de trabalho de bombas de poços profundos.
• O sistema de circulação média (capacidade do tanque de água de 1000 L) suporta testes de água limpa, esgoto e óleo, e é equipado com um dispositivo de filtro de impurezas (precisão de 50 μm) para prolongar a vida útil do equipamento.

Padrões internacionais de referência

• ISO 9906:2018: Testes de aceitação de desempenho hidráulico para bombas (cláusula 5 teste de eficiência; cláusula 6 teste de margem de cavitação).
• GB/T 3216-2016: Teste de aceitação de desempenho hidráulico de bomba dinâmica rotativa nível 1, nível 2 e nível 3 (cláusula 5 teste de pressão; cláusula 6 limite de vibração e ruído).
• API 610:2010: Bombas centrífugas para indústrias de petróleo, petroquímica e gás natural (Cláusula 9 Teste de integridade mecânica; Cláusula 10 Teste de desempenho).
• ANSI/HI 1.6-2019: Teste de eficiência da bomba (Seção 4 Método de cálculo de eficiência; Seção 5 Incerteza do teste).
• IEC 60034-1:2010: Máquinas elétricas rotativas - Parte 1: Classificação e desempenho (Cláusula 7 Teste de elevação de temperatura; Cláusula 8 Determinação de eficiência).

Parâmetros técnicos

Uso do produto

Fabricação de bombas: bombas centrífugas/bombas de pistão são totalmente inspecionadas antes de saírem da fábrica (como a consistência da cabeça de bombas multiestágios e a confiabilidade da vedação de bombas submersíveis) para garantir que os produtos atendam aos padrões ISO/API.

Engenharia hídrica: Teste de seleção de grupo de bombas de abastecimento de água (como a avaliação de eficiência energética de bombas de alta pressão usadas no Projeto de Desvio de Água do Sul para o Norte) para evitar danos por cavitação durante a operação.

Indústria petroquímica: Verificação da resistência a ácidos e álcalis de bombas resistentes à corrosão (como teste de compatibilidade de meios de bombas para dispositivos PTA) para garantir a segurança em condições de trabalho de alto risco.

Instituições de pesquisa científica: Teste de resistência à alta pressão de novos materiais de bomba (como plásticos reforçados com fibra de carbono), estudo de comparação de eficiência de projeto de impulsor de economia de energia.

Objetos de teste e itens de inspeção

Objetos de teste:

Bombas centrífugas (estágio único/estágio múltiplo, horizontal/vertical)

Bombas de deslocamento positivo (bombas de êmbolo, bombas de diafragma, bombas de engrenagem)

Bombas para condições especiais de trabalho (bombas submersíveis, bombas blindadas, bombas magnéticas)

Itens de inspeção:

1. Parâmetros de desempenho:

• Cabeça (curva HQ, precisão ±0,5%)
• Potência e eficiência do eixo (curva P-η, resolução 0,1%)
• Margem de sucção positiva (NPSHr, ISO 9906 Classe B)

2. Estabilidade de operação:

• Aceleração de vibração (X/Y/Z três vias, ≤2,8m/s²@1500rpm)
• Decibéis de ruído (a uma distância de 1 m, ≤85 dB para bomba de 55 kW)

3. Durabilidade e segurança:

• Vazamento de vedação (vedação mecânica ≤5 gotas/minuto)
• Aumento da temperatura do motor (enrolamento do estator ≤120K, IEC 60034-1)

Testes especiais:

• Adaptabilidade a meios de alta temperatura (operação contínua de 150℃ por 24 horas)
• Tolerância de partículas (testado com água contendo impurezas de 50μm, desgaste ≤0,05mm)
