Introdução ao produto

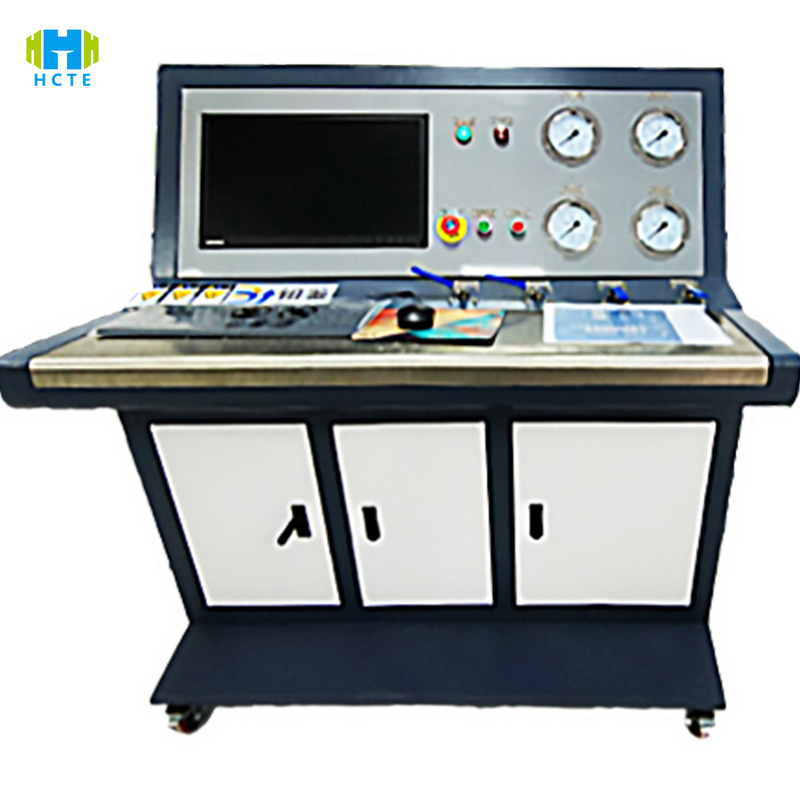

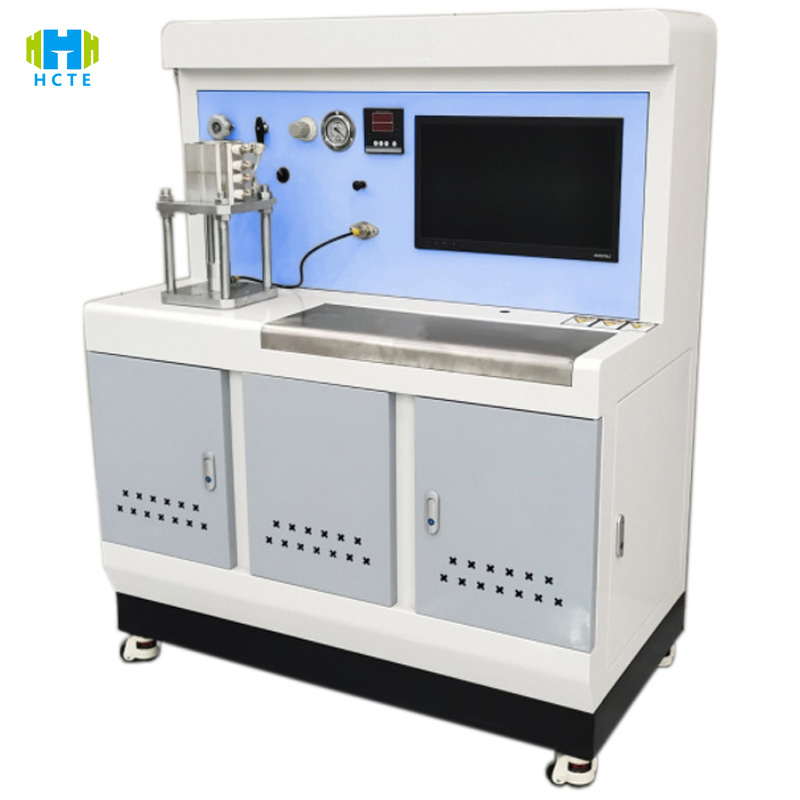

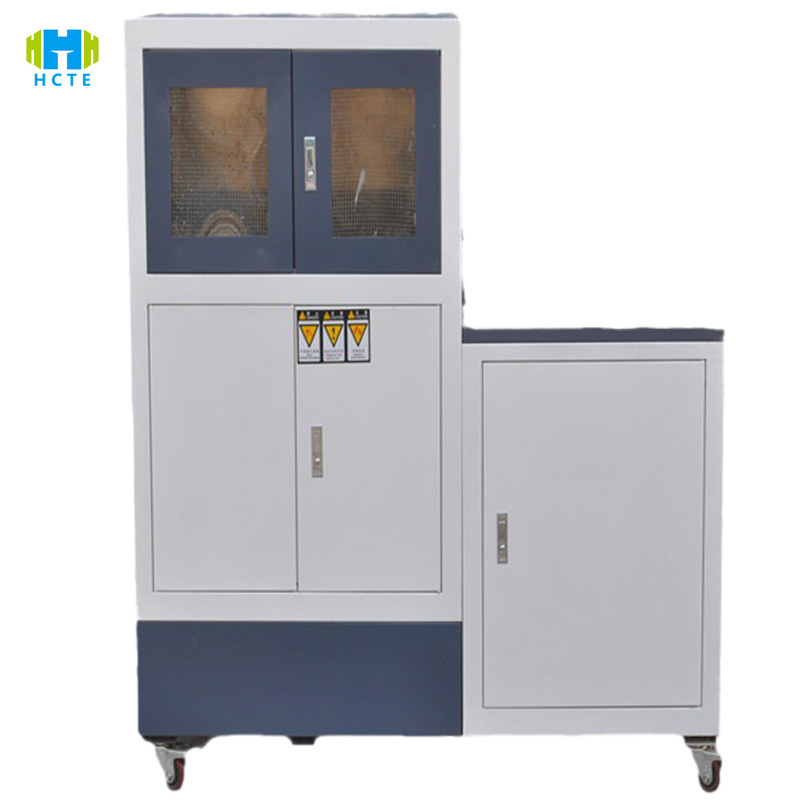

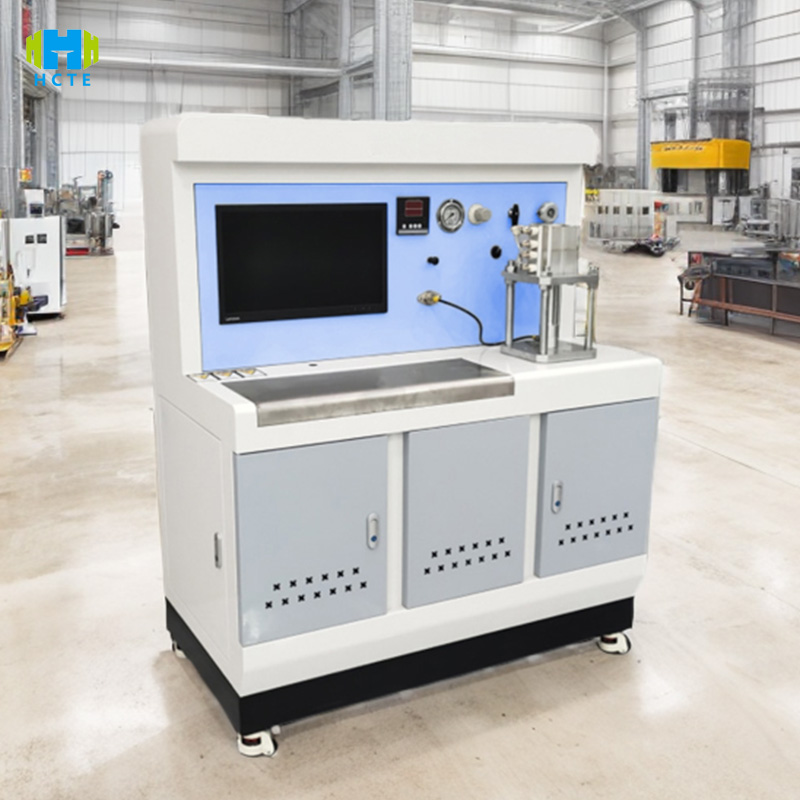

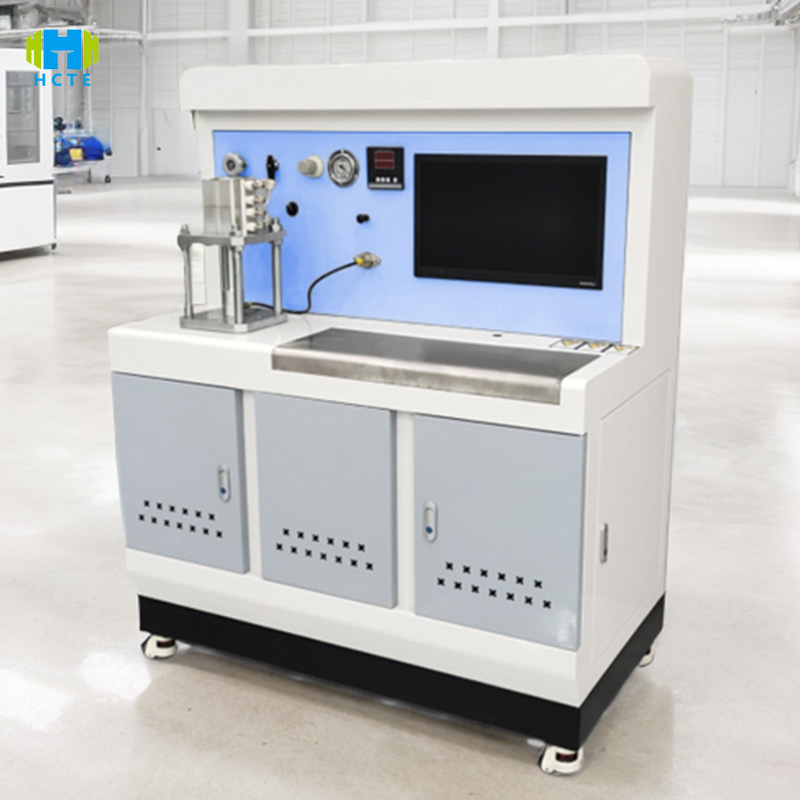

O WPT-12 usa controle de ciclo de alta precisão e tecnologia de simulação de condições completas para obter uma avaliação precisa da vida útil da válvula de água:

Cobertura de toda a faixa de pressão:

• Faixa de teste de pressão de 0-60 MPa (resolução de 0,1 MPa), adequada para válvulas de parada de baixa pressão (1,6 MPa) a válvulas de segurança de alta pressão (60 MPa), suportando resistência do invólucro (1,5 vezes a pressão nominal) e testes de vedação (1,1 vezes a pressão nominal).
• Frequência de abertura e fechamento ajustável de 0 a 30 vezes/minuto, simulando cargas de chaveamento em diferentes cenários, como tubulações de água encanada e redes de tubulações industriais, suportando testes de pulso e ciclo contínuo.

Sistema inteligente de medição e controle:

• Tela sensível ao toque colorida de 10 polegadas (interruptor chinês e inglês), configuração de parâmetros de teste com um clique (número de ciclos, pressão, temperatura média), mecanismo de abertura e fechamento do servomotor de ligação PLC (precisão de posicionamento ±0,5 mm), coleta em tempo real de torque operacional (resolução 0,1 N·m), vazamento (precisão 0,01 mL/min) e outros 30+ parâmetros.
• Memória interna de 64 GB, gera automaticamente uma curva de ciclo de vida (tempos de abertura e fechamento - diagrama de relacionamento de vazamento), suporta exportação USB/Ethernet e análise de software de computador superior e atende aos requisitos de rastreabilidade de qualidade ISO 9001.

Projeto de segurança e confiabilidade:

• Câmara de alta pressão de aço inoxidável (resistência à pressão de 100 MPa) com janela de observação à prova de explosão, sensor de vazamento duplo integrado (precisão de 0,005 mL/min), descarga automática de sobrepressão (valor definido de 110%), em conformidade com os padrões de segurança elétrica EN 61010-1.
• O sistema inteligente de diagnóstico de falhas identifica 5 falhas típicas, como falha de vedação e travamento da haste da válvula em tempo real, com uma precisão de diagnóstico de >95%, e gera automaticamente sugestões de manutenção.

Características do produto

Adaptação de todos os tipos de válvulas de água

• Compatível com válvulas de gaveta, válvulas de parada, válvulas de esfera, válvulas borboleta, válvulas de retenção (DN15-DN300) e pode ser substituída em 10 minutos por meio de braçadeiras de liberação rápida (conexão flangeada/rosqueada), suportando estruturas retas, angulares e outras.
• Alta compatibilidade com meios: água limpa, esgoto, óleo, líquido corrosivo (tubulação de aço inoxidável 316L opcional), adequado para testes de durabilidade sob diferentes condições de trabalho.

Teste de vida de alta precisão

• Os tempos de abertura e fechamento são predefinidos de 0 a 1 milhão de vezes (resolução de 1 vez), e a precisão do posicionamento do ciclo é de ±0,2%, atendendo aos requisitos de "teste de vida útil do selo" da Cláusula 9 da ISO 5208.
• O sensor de torque é calibrado pelo CNAS (precisão de ±1%), monitoramento em tempo real das alterações na resistência do interruptor da válvula e identificação de falhas precoces, como desgaste da haste da válvula e envelhecimento do anel de vedação.

Gestão inteligente de dados

• A tela sensível ao toque exibe o gráfico de controle SPC de estação única (CPK≥1,33) em tempo real, e dados anormais (como um aumento repentino de vazamento) são marcados automaticamente em vermelho e acionam um alarme sonoro e visual, melhorando a eficiência da inspeção de qualidade em 40%.
• Suporta importação em lote de processos de teste padrão, como GB/T 13927 e API 598, reduzindo o tempo de configuração de parâmetros em 50% e evitando erros de operação manual.

Capacidade de expansão modular

• Módulo opcional de alta temperatura (temperatura média de 0-150 ℃) e câmara de ambiente de baixa temperatura (-40 ℃) podem ser usados ​​para simular testes de vida útil da válvula em temperaturas extremas.
• O design multiestações (padrão 2 estações, opcional 4-8 estações) suporta testes paralelos de válvulas do mesmo tipo, melhorando significativamente a eficiência dos testes em lote.

Padrões internacionais de referência

ISO 5208:2015 "Teste de vazamento de válvulas industriais"

• Cláusula 9: Método de teste de vida útil do selo (número de ciclos de abertura e fechamento e determinação de vazamento)
• Cláusula 10: Teste de pressão de resistência da carcaça (1,5×PN) e tempo de retenção de pressão

GB/T 13927-2023 "Teste de pressão de válvula industrial"

• Seção 5.2: Procedimento de teste de casco e padrão de qualificação
• Seção 5.3: Valor admissível de vazamento no teste de vedação

API 598:2020 "Teste de pressão de válvula"

• Seção 4: Requisitos de temperatura e meio do teste de pressão da água
• Seção 5: Método de teste de vedação de ar (método de bolha/método de queda de pressão)

EN 12266-1:2019 "Teste de pressão de válvula industrial"

• Anexo A: Método de medição de vazamento de líquido (método de peso/método de volume)
• Anexo B: Norma para cálculo da taxa de vazamento de gás

Uso do produto

• Fabricação de válvulas: inspeção completa/amostragem da linha de produção de válvulas de água (como 10 para válvulas de esfera domésticas), teste de vida útil de 10.000 vezes, verificação de vedação de alta pressão de válvulas de gaveta industriais, para garantir que os produtos enviados atendam aos padrões nacionais/internacionais.
• Engenharia Hídrica: Reinspeção das válvulas de abastecimento de água municipal antes da instalação (como a confiabilidade operacional de longo prazo das válvulas borboleta DN300) para evitar acidentes com vazamento de água na rede de tubulação.
• Agências de inspeção e certificação de qualidade: fornecem relatórios de testes de vida útil exigidos para certificações CE, API, TS e outras, e dão suporte à análise de falhas, como vazamento excessivo de válvulas e torque operacional anormal.
• Instituições de pesquisa científica: Avaliação de vida útil de novos materiais de vedação (como borracha de perfluoroéter), verificação de durabilidade do projeto de válvulas de baixo torque.

Objetos de teste e itens de inspeção

Objetos de teste:

• Válvulas de água em geral: válvulas de gaveta, válvulas de parada, válvulas de esfera, válvulas borboleta (DN15-DN300, PN16-PN400)
• Válvulas especiais: válvulas de retenção, válvulas de segurança, válvulas redutoras de pressão (flange adaptadora/conexão roscada)
• Válvulas de banheiro: válvulas de ângulo, torneiras, válvulas termostáticas (suportam teste de baixa pressão de 0,1 MPa)

Itens de inspeção:

• Teste de vida:

1. 1. Número de ciclos de abertura e fechamento (taxa de conclusão de valor predefinido ≥99,9%)
   2. Alteração de vazamento durante o ciclo de vida (registrado uma vez a cada 1000 vezes, precisão de 0,01 mL/min)

• Teste de pressão:

1. 1. Resistência da carcaça (1,5 vezes a pressão nominal, sem deformação após 30 minutos de manutenção da pressão)
   2. Desempenho de vedação (1,1 vezes a pressão nominal, vazamento após 15 minutos de manutenção de pressão ≤ valor padrão)

• Desempenho operacional:

1. 1. Torque de abertura e fechamento (desvio de resistência de abertura/fechamento ≤5%)
   2. Curso de elevação/rotação da haste da válvula (precisão de posicionamento ±0,5 mm)

• Confiabilidade:

1. 1. Teste de desgaste do anel de vedação (mudança de dureza ≤5HA após 100.000 ciclos)
   2. Teste de inicialização em ambiente de baixa temperatura (abertura e fechamento suaves sem emperrar a -20℃)
