Bancada de teste de desempenho abrangente de bombas Teste de pressão de detecção de fluxo ISO 9906

Bancada de teste de desempenho abrangente de bombas Teste de pressão de detecção de fluxo ISO 9906

Introdução ao produto

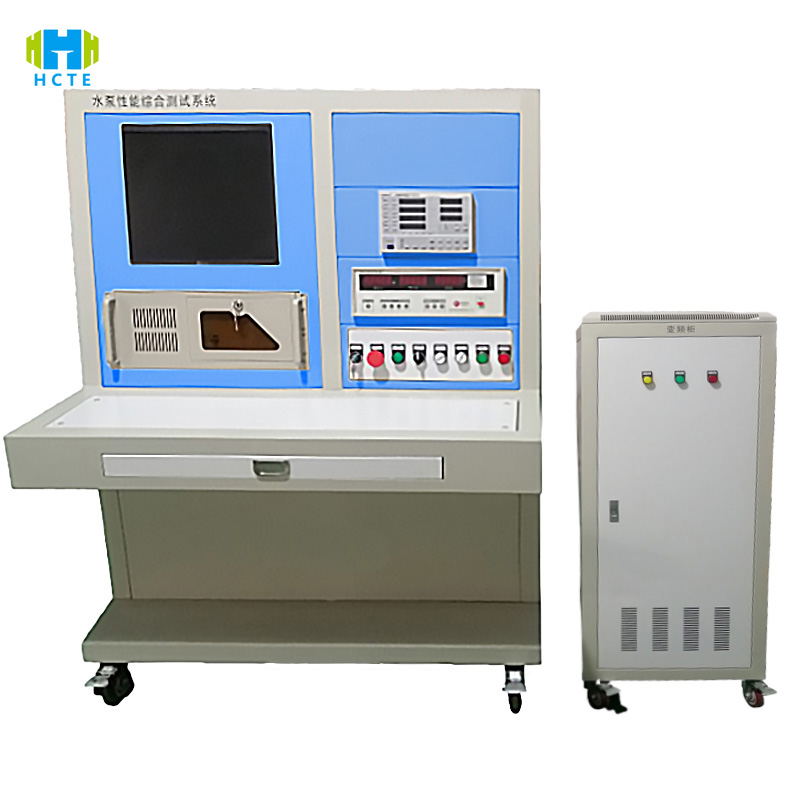

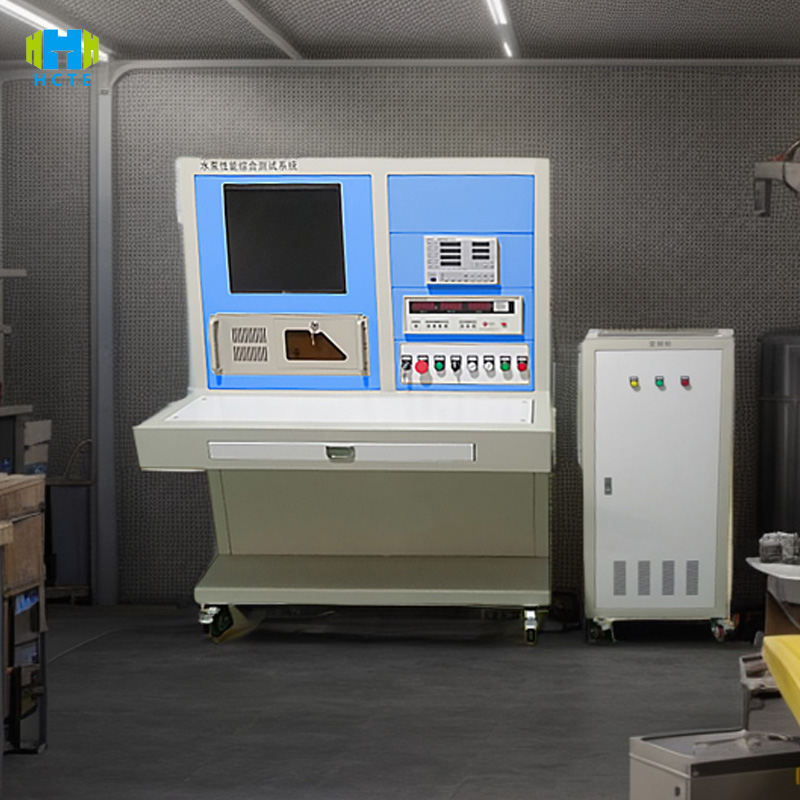

O WPT-17 usa cobertura de alcance total e tecnologia inteligente de medição e controle para obter avaliação precisa e verificação eficiente do desempenho da bomba de água:

Capacidade de simulação de condições completas:

• Faixa de vazão 0,1-5000m³/h (precisão do medidor de vazão eletromagnético ±0,5% FS), pressão 0-100MPa (resolução 0,01MPa), adequado para todos os tipos de bombas de água, como bombas centrífugas, bombas de êmbolo, bombas submersíveis (potência 0,5-2000kW).
• O módulo de controle de temperatura suporta simulação ambiental de -20℃~150℃ (precisão ±1℃) e, com o sistema de vácuo (grau de vácuo ≤10kPa), ele pode testar o desempenho de cavitação de bombas de poços profundos e a estabilidade de bombas de óleo de alta temperatura.

Sistema inteligente de medição e controle:

• A tela sensível ao toque de nível industrial de 15 polegadas (alternância entre chinês e inglês) integra mais de 20 modelos de teste padrão da indústria (como o processo de teste ISO 9906 Classe B) e início com um clique da curva de fluxo de cabeça e teste de eficiência de potência do eixo.
• O servomotor vinculado ao CLP ajusta a velocidade (0-5000 rpm, precisão de ±0,1%), coleta mais de 60 parâmetros, como vibração, ruído, torque, etc. em tempo real, e a taxa de atualização de dados atinge 100 Hz para evitar erros de gravação manual.

Projeto de segurança e confiabilidade:

• Câmara de teste de aço inoxidável de camada dupla (resistência à pressão de 150 MPa) com janela de observação à prova de explosão, monitoramento de vazamento integrado (precisão de 0,01 L/min) e proteção contra sobrepressão (descarga automática a 110% do valor definido), em conformidade com os padrões de segurança elétrica EN 61010-1.
• O sistema de diagnóstico inteligente identifica automaticamente 7 tipos de falhas, como cavitação e desgaste de rolamentos, com uma taxa de precisão de diagnóstico de ＞98%, e gera recomendações de manutenção preventiva.

Características do produto

Tecnologia de teste de alta precisão

• Sensor de pressão importado da Alemanha (±0,2% FS) e sensor de fluxo (±0,3% FS), calibrados pela CNAS, atendem aos requisitos de precisão ISO 9906:2018 Classe B, desvio de longo prazo ≤0,1% FS.
• Precisão de controle de velocidade de ±0,1%, suporta análise de características de vibração em velocidade crítica (resolução de 0,1 m/s²), adequado para cenários de alta demanda, como energia nuclear e bombas em águas profundas.

Capacidade de teste multimodo

• Teste de desempenho: curva de fluxo de cabeça, NPSHr, pulsação de pressão (≤3% pressão nominal).
• Teste de resistência: 1000 horas de teste de operação contínua, monitorando vazamento de vedação (precisão de 0,005 L/min) e aumento de temperatura do enrolamento (resolução de 0,5℃).
• Condições especiais de trabalho: teste de meio com teor de areia de 10%, simulação de ambiente de corrosão ácida e alcalina (tubulação de aço inoxidável 316L opcional).

Troca e expansão rápidas

• O dispositivo de elevação elétrico (curso de 800 mm) é combinado com o flange de liberação rápida (DN50-DN1000), e a substituição da bomba de água é concluída em 15 minutos, compatível com estruturas de bombas horizontais/verticais/blindadas.
• Módulo de meio gasoso opcional (teste de pressão de ar de 0-50 MPa) e sistema de circulação de óleo de alta temperatura (temperatura do meio ≤200 ℃) atendem às necessidades de teste de vários setores.

Tomada de decisão baseada em dados

• O armazenamento de estado sólido de 512 GB gera automaticamente relatórios CSV/PDF, suporta acoplamento do protocolo OPC UA com o sistema MES e o ciclo de rastreabilidade de dados é de até 15 anos.
• A tela sensível ao toque exibe gráficos de controle SPC e valores de CPK (≥1,67) em tempo real. Os dados de limite excedidos são automaticamente marcados em vermelho e acionam um alarme de três níveis (som e luz/mensagem de texto/e-mail), aumentando a eficiência da inspeção de qualidade em 60%.

Padrões internacionais de referência

• ISO 9906:2018 "Teste de Aceitação de Desempenho Hidráulico de Bombas"
• Cláusula 5: Método de teste de eficiência e nível de precisão
• Cláusula 6: Procedimento de determinação de NPSH
• API 610:2020 "Bombas centrífugas para indústrias de petróleo, petroquímica e gás natural"
• Cláusula 9: Teste de integridade mecânica (monitoramento de vibração/temperatura)
• Cláusula 10: Teste de desempenho (curva de fluxo/carga/potência)
• GB/T 3216-2016 "Teste de aceitação de desempenho hidráulico de bomba dinâmica rotativa"
• Seção 5.2: Requisitos de incerteza do teste de cabeça (±0,5%)
• Seção 6.3: Limites de ruído e vibração
• ANSI/HI 1.6-2019 "Padrão de teste de eficiência de bombas"
• Seção 4: Algoritmo de correção de eficiência do motor
• Seção 5: Cálculo da incerteza dos dados de teste

Uso do produto

• Fabricação de bombas: Bomba centrífuga / Inspeção completa de fábrica de bombas de êmbolo (como consistência do cabeçote da bomba multiestágio e confiabilidade das vedações da bomba submersível) para garantir a conformidade com os padrões ISO/API.
• Engenharia Hídrica: Teste de seleção de grupos de bombas de abastecimento de água (avaliação de eficiência energética de bombas de desvio de água sul-norte) para evitar danos por cavitação durante a operação.
• Petroquímica: Teste de resistência a ácidos e álcalis de bombas resistentes à corrosão (verificação da compatibilidade do meio da bomba com dispositivos PTA) para garantir a segurança em condições de trabalho de alto risco.
• Instituições de pesquisa científica: Teste de dinâmica de fluidos de novos materiais de impulsor (fibra de carbono/cerâmica), verificação de simulação CFD de tipos de bombas de economia de energia.

Objetos de teste e itens de inspeção

Objetos de teste:

• Bombas centrífugas (estágio único/estágio múltiplo, horizontal/vertical)
• Bombas de deslocamento positivo (bombas de êmbolo, bombas de diafragma, bombas de engrenagem)
• Bombas para condições especiais de trabalho (bombas submersíveis, bombas blindadas, bombas magnéticas)

Itens de inspeção:

• Desempenho básico: curva de vazão de carga (ISO 9906 Cláusula 5), ​​curva de eficiência energética do eixo (GB/T 3216 5.2), teste de perda de pressão.
• Confiabilidade: 500 testes de ciclo start-stop, previsão de vida útil do rolamento (vida útil L10 ≥ 100.000 horas), teste de envelhecimento da vedação (ciclo de temperatura 1000 vezes).
• Desempenho de segurança: resistência à compressão (1,5 vezes a pressão nominal), resistência de isolamento (≥ 2MΩ), continuidade de aterramento (≤ 0,1Ω).
• Adaptabilidade ambiental: ciclo de alta e baixa temperatura (-20℃~120℃), durabilidade de vibração (frequência de varredura de 10-2000Hz, aceleração de 30m/s²), corrosão por névoa salina (teste NSS de 48 horas).
