Introdução ao produto

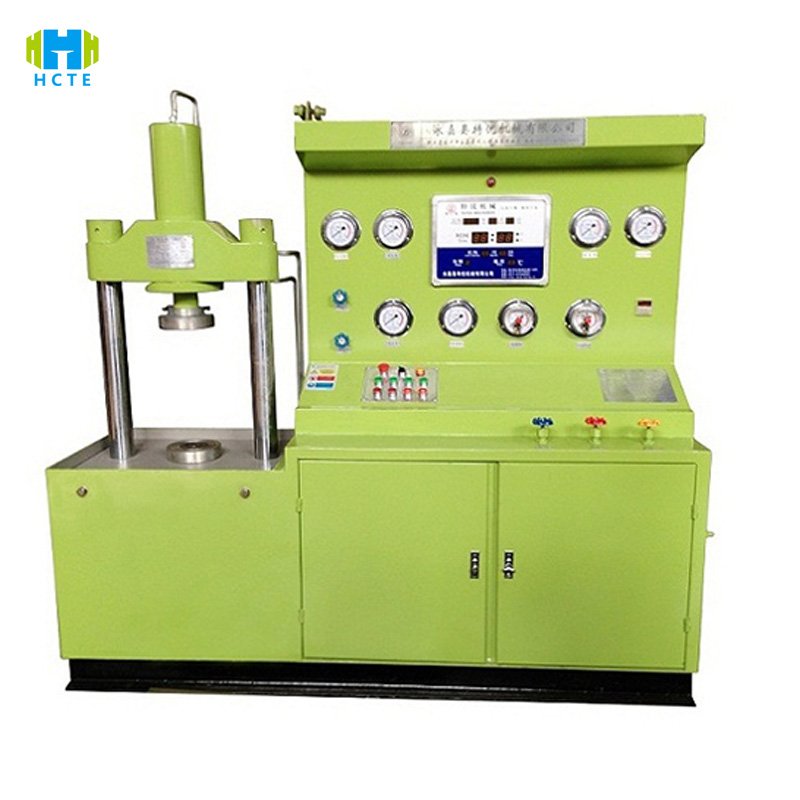

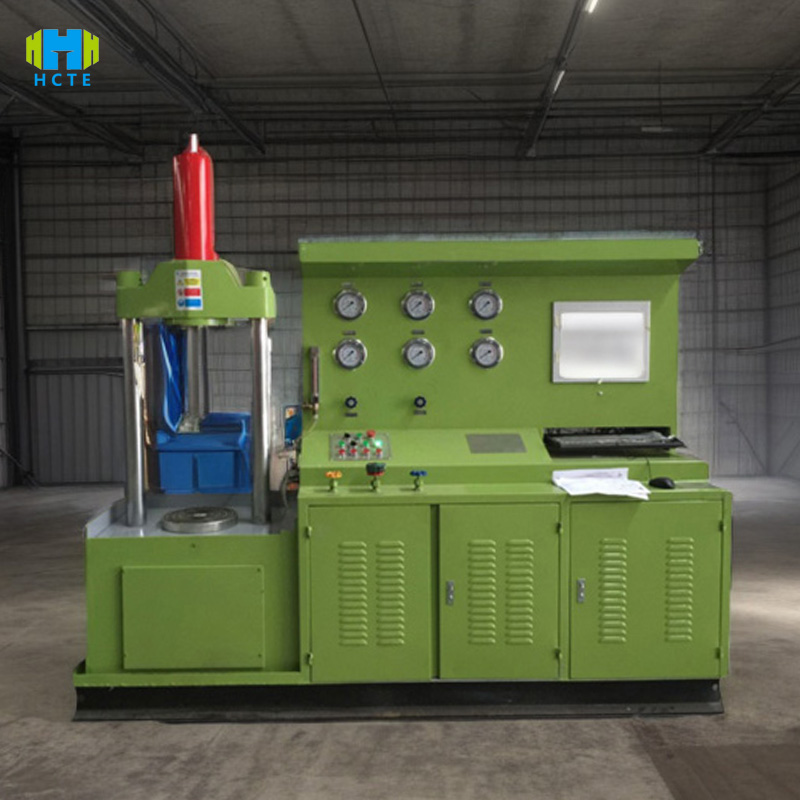

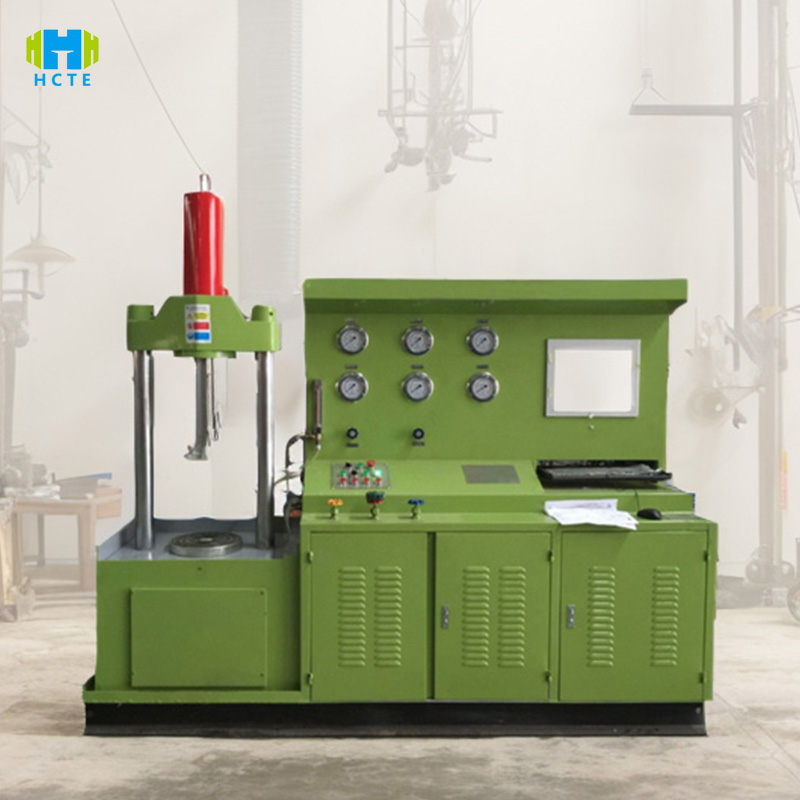

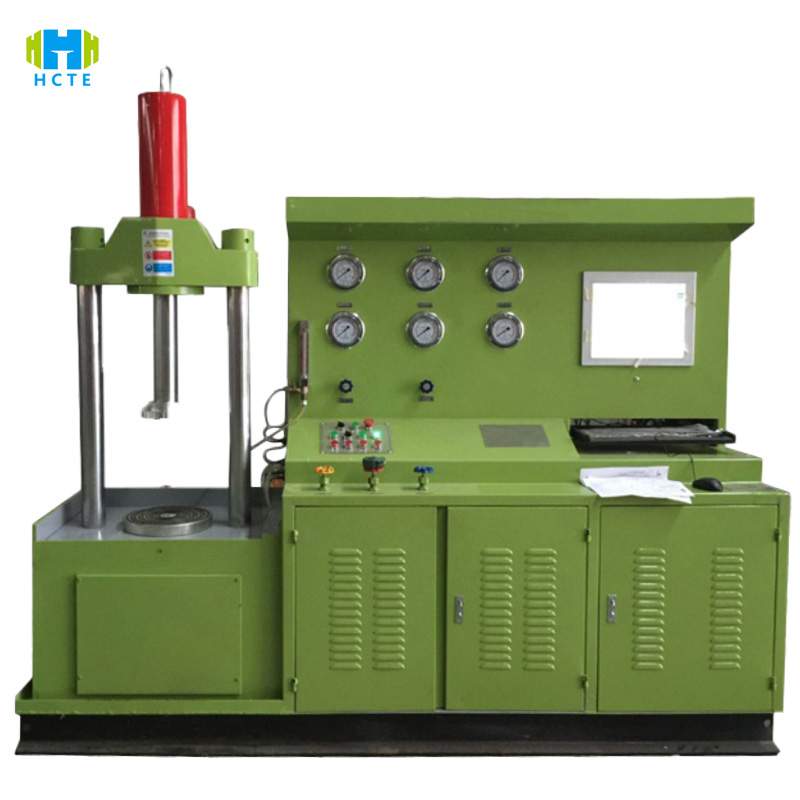

O WPT-7 redefine o padrão de verificação de desempenho de válvulas/medidores de vazão com detecção vertical eficiente e tecnologia inteligente de medição e controle:

1. Estrutura vertical e detecção eficiente

• Layout especial: Projetado para válvulas de gaveta instaladas verticalmente, medidores de vazão eletromagnéticos e outros equipamentos, o dispositivo de centralização automática garante que a superfície de vedação seja tensionada uniformemente, evitando o erro de inclinação do teste horizontal, e a eficiência de fixação é aumentada em 50%.
• Cobertura de calibre completo: as juntas de soldagem de flange/rosca/topo DN25-DN300 são plug-and-play, e o dispositivo de elevação elétrico (curso de 500 mm) é combinado com um dispositivo de fixação pneumático para concluir a substituição de equipamentos de tamanhos diferentes em 10 minutos

2. Teste de desempenho multidimensional

Detecção de fluxo:

Faixa de 0,1-200 m³/h (precisão de calibração do medidor de vazão eletromagnético de ±0,3%), suporta água limpa, óleo e gás natural (módulo anticorrosivo opcional para lidar com ambientes ácidos e alcalinos)

Teste de característica de fluxo: linearidade, erro de repetibilidade (≤0,1%), análise de perda de pressão (resolução 0,01MPa)

Teste de pressão:

Teste de pressão estática de 0-40 MPa (precisão de ± 0,2% FS), atendendo a 1,5 vezes o teste de resistência do invólucro de pressão nominal e 1,1 vez o teste de vedação (vazamento de líquido ≤ 0,01 L/min)

Teste de pressão de pulso (frequência 0-10 Hz) simula impacto de golpe de aríete em rede de tubulação e detecta vida útil de fadiga do equipamento

3. Medição e controle inteligentes e gerenciamento de dados

Interface de operação: tela sensível ao toque colorida de 10 polegadas (1280×800), alternância de um botão entre chinês e inglês, ISO 5167 integrado, API 6D e mais de 20 outros modelos de teste padrão, tempo de configuração de parâmetros reduzido em 40%

Rastreabilidade de dados: armazenamento criptografado de 64 G + exportação USB/Ethernet, geração automática de curva de fluxo-pressão, gráfico de tendência de vazamento, software de computador superior com suporte para geração de relatórios em PDF (incluindo determinação de conformidade)

4. Projeto de segurança e confiabilidade

Proteção de hardware: câmara de alta pressão de aço inoxidável (resistência à pressão 60 MPa) + janela de observação temperada à prova de explosão (transmitância de luz 92%), precisão de monitoramento de vazamento de até 0,001 L/min

Proteção tripla: descarga automática de sobrepressão (valor definido de 110%), desligamento por superaquecimento do motor (＞70℃), botão de desligamento de emergência (tempo de resposta ＜0,5s), em conformidade com os padrões de segurança elétrica EN 61010-1

Características do produto

🚀 Fixação rápida Elevação elétrica + travamento pneumático, tempo de substituição do equipamento DN300 ＜10 minutos, compatível com válvulas/medidores de vazão multimarcas

🔬 Sensores importados da Alemanha de detecção de alta precisão: fluxo ±0,3% FS, pressão ±0,2% FS, calibrados pelo CNAS, atendem à precisão ISO 5167 Classe 1

🌐 Compatibilidade padrão API 6D integrada, procedimentos de teste EN 12266-1, geram automaticamente relatórios de dados necessários para certificação CE/API/CCC

📊 Análise inteligente Estatísticas SPC em tempo real (valor CPK/índice de capacidade do processo), identificação de dados anormais por IA (precisão de 98%) e alarme sonoro e luminoso

⚙️ Expansão flexível Módulo de alta temperatura opcional (0-150 ℃), sistema de vácuo (grau de vácuo ≤ 10 kPa), adapta-se a requisitos de teste de condições extremas de trabalho

Padrões internacionais de referência

Padrões de medição de vazão:

• ISO 5167-1:2018 "Dispositivo de pressão diferencial para medir vazão"
• Cláusula 5: Nível de precisão e cálculo de incerteza
• Cláusula 7: Método de teste de repetibilidade e regras de julgamento
• GB/T 2624.1-2021 "Medição de vazão de fluido em tubulação completa com dispositivo de pressão diferencial"
• Seção 5.3: Cálculo do coeficiente de fluxo e processo de calibração

Padrões de teste de válvulas:

• API 6D:2020 "Válvula de duto"
• Seção 8.2: Procedimento de teste de pressão (pressão de teste de casco/vedação e tempo de retenção de pressão)
• Seção 8.3: Padrão de aceitação de vazamento (líquido ≤0,1 mL/min・DN)
• EN 12266-1:2019 "Teste de pressão de válvula industrial"
• Anexo A: Método de detecção de vazamento por método de bolha
• Anexo B: Regras para determinação de vazamento pelo método de queda de pressão

Segurança e compatibilidade eletromagnética:

• EN 61010-1:2010 "Requisitos de segurança para equipamentos de medição"
• Cláusula 5: Isolamento elétrico e proteção contra sobretensão
• Cláusula 7: Nível de proteção mecânica (IP54/IP65)

Parâmetros técnicos

Objetos de Teste e Itens de Inspeção
