Introdução ao produto

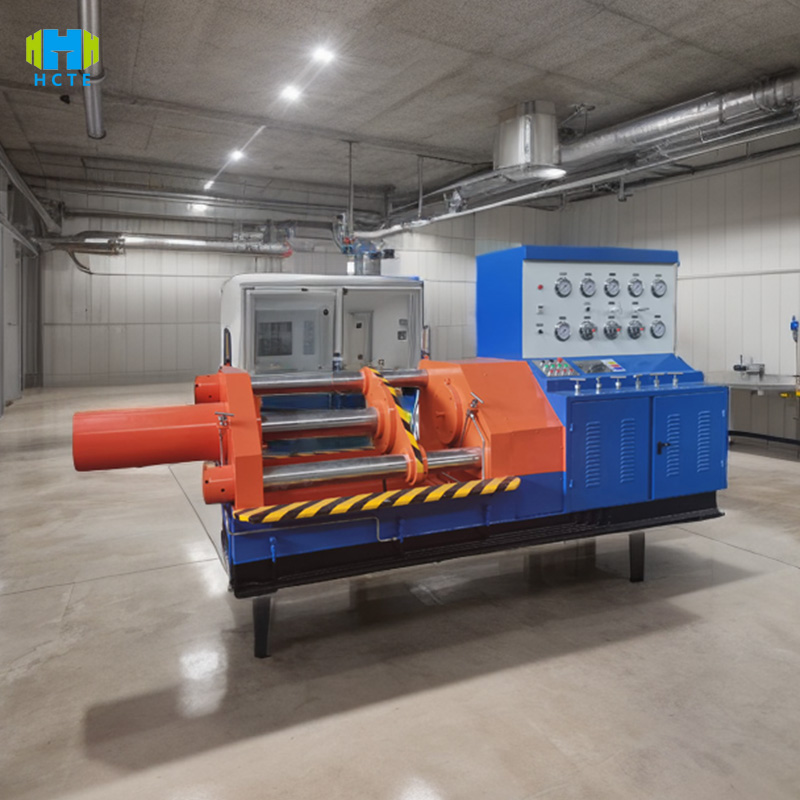

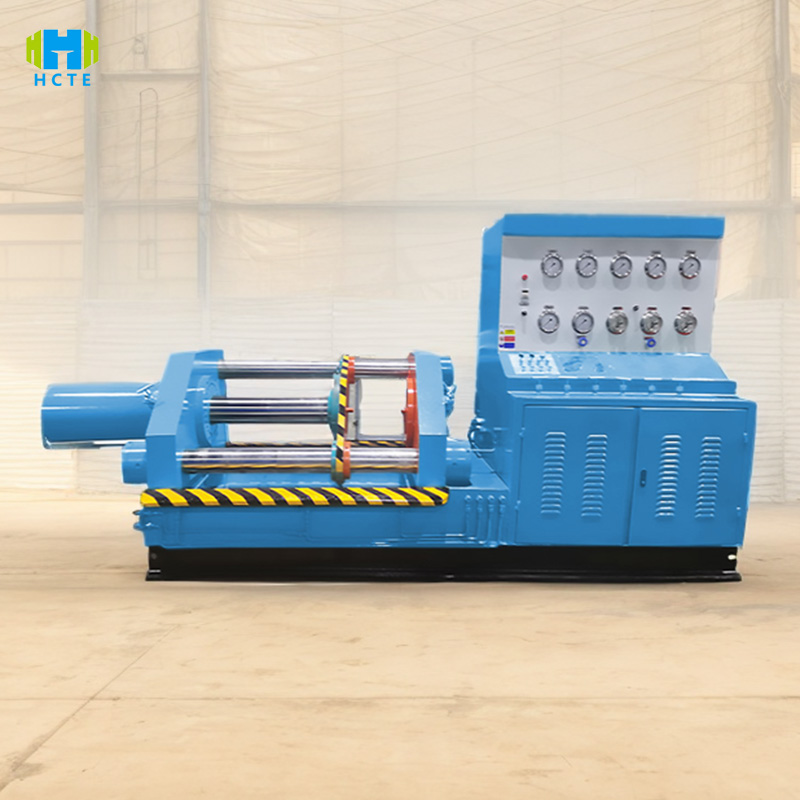

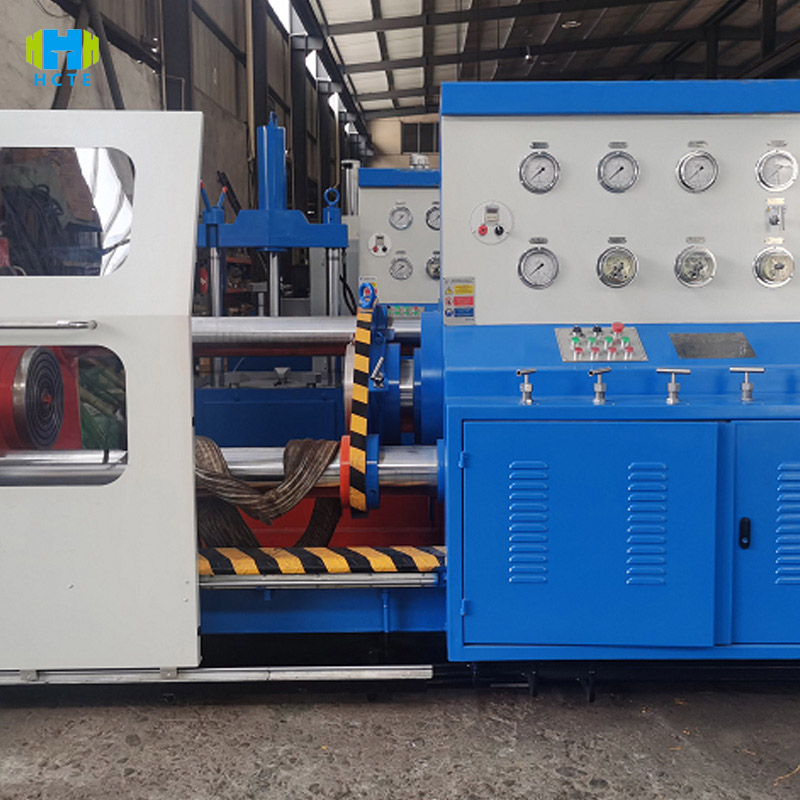

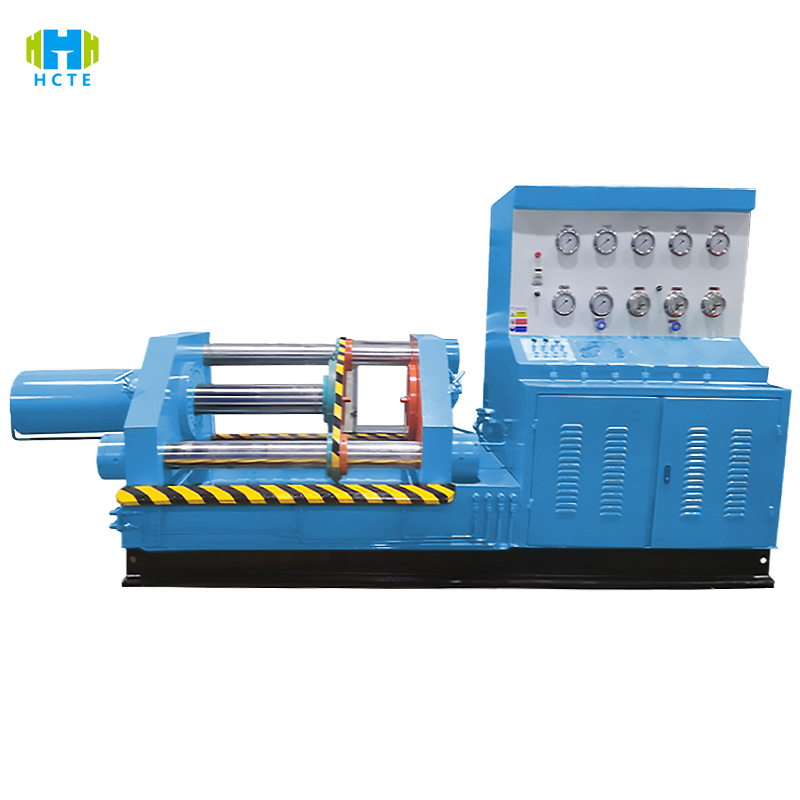

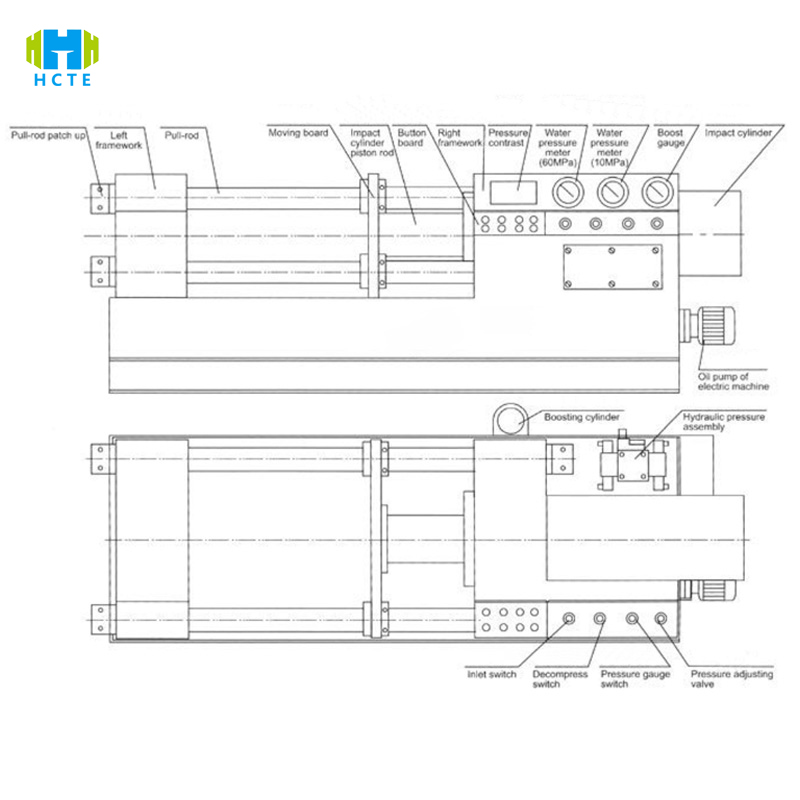

O WPT-3 alcança detecção eficiente e precisa de válvulas de alta pressão por meio de estrutura de alta pressão e design de múltiplas estações:

• Tecnologia de vedação de alta pressão: prensa hidráulica de 500 kN (pressão ajustável de 20 a 500 kN) com dispositivo de centralização automática para garantir vazamento zero na superfície de vedação da válvula soldada por flange/topo, resolver o problema de irregularidade de tensão da fixação de pressão lateral tradicional e ser adequada para válvulas de nível de pressão PN16-PN1000.
• Teste paralelo de múltiplas estações: 4 grupos de estações independentes (opcional até 8 estações), válvula de gaveta de suporte, válvula de parada, válvula de segurança para testes síncronos, cada grupo de estações pode definir independentemente a pressão (0-150 MPa), o tempo de retenção da pressão (0-300 minutos) e o tipo de meio (água/gás), a eficiência de detecção aumentou em 60%.
• Sistema inteligente de medição e controle: tela sensível ao toque colorida de 10 polegadas (interruptor chinês e inglês) inicia o processo de teste com um botão, o CLP conecta o servomotor para acionar a bomba de êmbolo de alta pressão (resolução de pressão de 0,1 MPa), exibição em tempo real da curva de pressão, vazamento, dados de pressão máxima, suporte à exportação de dados USB/Ethernet.
• Design redundante de segurança: câmara de alta pressão de aço inoxidável (resistência à pressão de 200 MPa) com janela de observação de vidro à prova de explosão de camada dupla, sensor de pressão integrado (precisão de ± 0,3% FS) e monitor de vazamento (precisão de 0,05 mL/min), descarga automática de sobrepressão (pressão definida de 110%), em conformidade com os padrões de segurança elétrica EN 61010-1.

Características do produto

Compatibilidade total com alta pressão

• Suporta teste de pressão de água de 0-150 MPa (padrão) e teste de pressão de ar de 0-100 MPa (módulo opcional), adequado para equipamentos de cabeça de poço API 6A, válvulas de alta pressão de nível de energia nuclear e outras detecções de condições extremas de trabalho.
• A faixa de pressão máxima é de 20 a 500 kN. O feedback em tempo real do sensor de pressão garante que a força de vedação seja ajustada dinamicamente à pressão de teste (como a aplicação automática de uma pressão máxima de 400 kN durante um teste de 100 MPa).

Capacidade de detecção multidimensional

• Teste de desempenho: resistência do invólucro (1,5 vezes a pressão nominal), teste de vedação superior (1,1 vezes a pressão nominal), vazamento da vedação de gás (método de bolha/método de decaimento de pressão).
• Teste especial: teste de estabilidade de pressão de válvulas de baixa temperatura (ambiente de nitrogênio líquido de -196℃) e válvulas de alta temperatura (ar quente de 350℃) (é necessário um módulo de controle de temperatura).
• Teste de vida útil: 500 ciclos de pressurização, monitoramento do desgaste da superfície de vedação (precisão de 0,01 mm) e taxa de queda de pressão (≤0,5%).

Gestão inteligente de dados

• Memória interna de 64 GB, registra automaticamente mais de 30 parâmetros, como pressão máxima, pressão de teste, vazamento, temperatura ambiente e umidade, e suporta o software do computador host para gerar relatórios em PDF (incluindo determinação de conformidade com o padrão ASME).
• A tela sensível ao toque exibe gráficos estatísticos de SPC de estação única (como valor de CPK, análise de capacidade do processo) em tempo real, e dados anormais são marcados automaticamente em vermelho e acionam alarmes sonoros e luminosos.

Design de fixação rápida

• O dispositivo de elevação elétrico (curso de 300 mm) é combinado com um suporte de ajuste tridimensional para concluir a substituição das válvulas DN800 em 10 minutos, o que é 80% mais eficiente do que a fixação manual tradicional.
• O acessório universal é compatível com válvulas de conexão flangeadas (RF/RTJ), soldadas a topo (BW) e rosqueadas (NPT) para reduzir o custo de ferramentas personalizadas.

Padrões internacionais de referência

• ASME B16.34: Classificação de pressão da válvula (teste de resistência da cláusula 10; teste de vedação da cláusula 11).
• API 598: Especificação de teste de pressão de válvula (Seção 4 procedimento de teste de pressão hidráulica; Seção 5 requisitos de teste de pressão de ar).
• GB/T 13927: Teste de pressão de válvula industrial (5.2 teste de invólucro; 5.3 teste de vedação).
• ISO 12266-1: Método de teste de vida útil da válvula (Parte 1 Vida mecânica; Parte 2 Vida útil da vedação).
• EN 12266-1: Teste de pressão de válvula industrial (Anexo A Método de medição de vazamento).

Uso do produto

• Petroquímica: Detecte a resistência à corrosão e a vedação de válvulas de esfera de alta pressão e válvulas de retenção (como válvulas criogênicas para gasodutos de GNL).
• Indústria de energia nuclear: Verificar o desempenho sísmico de válvulas de segurança e válvulas de isolamento (simular estabilidade de pressão em condições de terremoto).
• Engenharia de tubulações de alta pressão: teste novamente a resistência do invólucro das válvulas de gaveta PN1000 antes da instalação para evitar o risco de ruptura em condições de pressão ultra-alta.
• Pesquisa e desenvolvimento de válvulas: Teste de vida de novos materiais de vedação (como foles metálicos) para otimizar o projeto de válvulas de alta pressão.

Parâmetros técnicos

Objetos de teste e itens de inspeção

Objetos de teste:

Válvulas de flange de alta pressão (válvulas de gaveta, válvulas de parada, válvulas de esfera, PN ≥ 100)

Válvulas soldadas a topo (como válvulas de alta temperatura e alta pressão para usinas de energia)

Válvulas de segurança roscadas (como válvulas de desvio de compressor)

Válvulas para condições especiais de trabalho (válvulas resistentes à corrosão, ao impacto e de baixa temperatura)

Itens de inspeção:

Teste de resistência do casco: 1,5 vezes a pressão nominal por 30 minutos, sem deformação, sem vazamento.

Teste de vedação:

Vedação superior: 1,1 vezes a pressão nominal, vazamento ≤ 0,1 mL/min (DN50).

Superfície de vedação: Detecção por método de bolhas, nenhuma bolha contínua é gerada (vazamento equivalente ≤ 0,05 mL/min).

Teste de vedação de ar: pressão de ar de 0,6 MPa, manutenção de pressão por 60 minutos, queda de pressão ≤ 0,2%.

Teste de correspondência de pressão superior: Cálculo da força mínima de vedação sob diferentes pressões de teste (otimização da eficiência de fixação).

Teste de fadiga: 1000 ciclos de pressurização, desgaste da superfície de vedação ≤ 0,05 mm.
