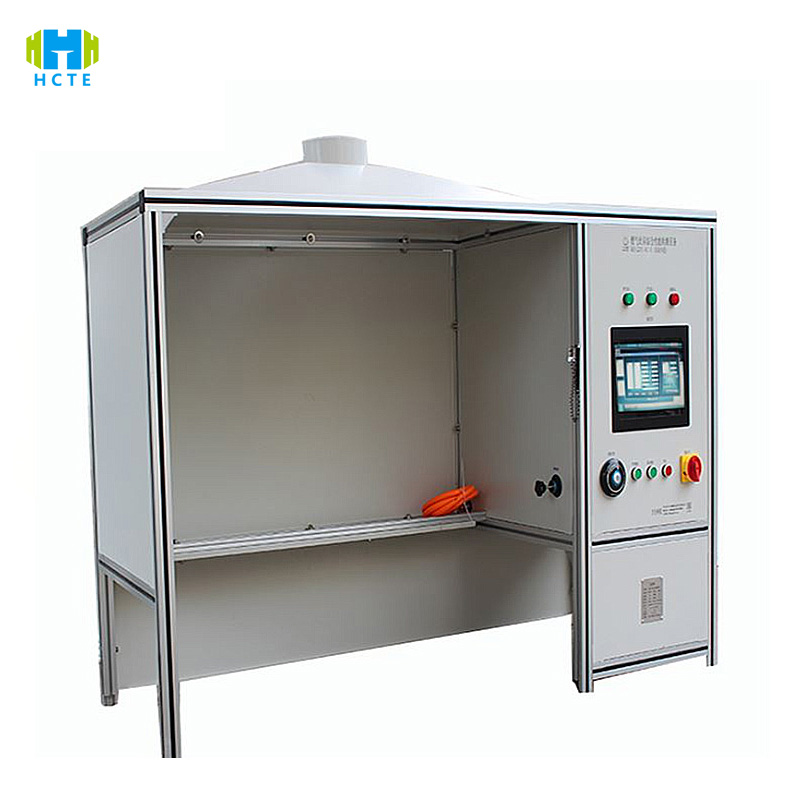

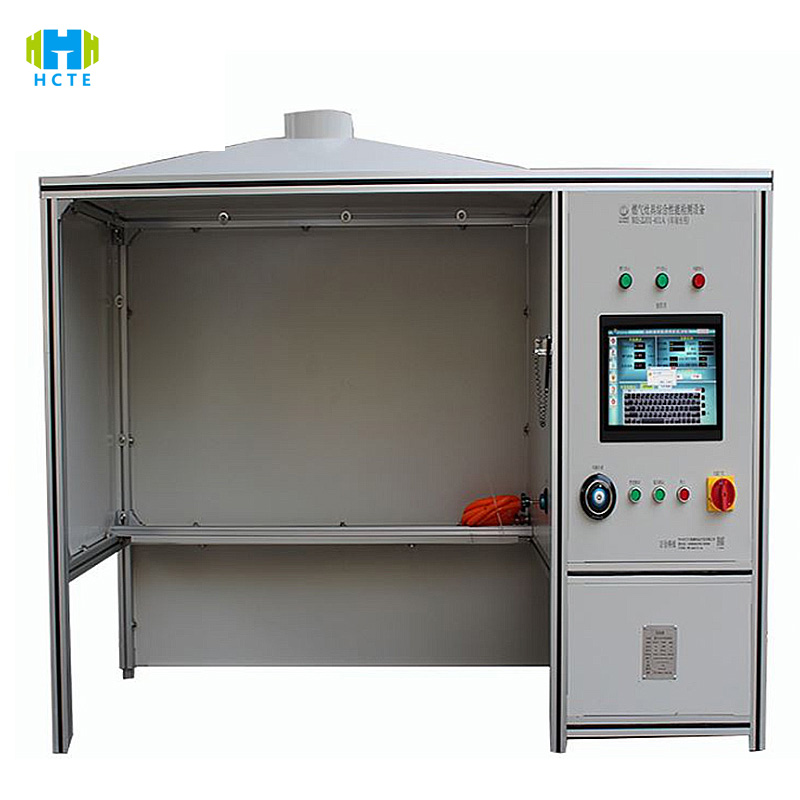

Equipamento de teste de fogão a gás, 6 estações, teste inteligente, eficiência térmica ±1% Iec 60335

Equipamento de teste de fogão a gás, 6 estações, teste inteligente, eficiência térmica ±1% Iec 60335

Introdução ao produto

O HH-ZJ-507 pode verificar com precisão o desempenho e a segurança de fogões a gás por meio de detecção inteligente multiestação e simulação de cena completa:

• Detecção eficiente em múltiplas estações: 6 grupos de estações de teste independentes (opcional até 12 estações), suporte para detecção síncrona em fogões embutidos e de mesa, cada grupo de estações pode definir independentemente o tipo de gás (gás natural/gás liquefeito/gás sintético), pressão (5-30 kPa) e tempo de teste (0-24 h), e a eficiência de detecção é melhorada em 50%.
• Sistema inteligente de medição e controle: tela sensível ao toque colorida de 10 polegadas (interruptor chinês e inglês) inicia o processo de teste com um botão, PLC conecta medidor de vazão mássica (precisão ±0,5% FS) e termovisor infravermelho, monitoramento em tempo real da temperatura da chama (resolução ±1℃), carga de calor (erro ≤2%), emissões de CO (0-1000ppm) e outros 30+ parâmetros.
• Verificação do desempenho de segurança: monitoramento de vazamento de gás integrado (precisão de 0,01 L/h), taxa de sucesso de ignição automática (≥99%), dispositivo de proteção contra extinção de chamas (corte da fonte de gás em 60 s), módulo de teste, em conformidade com os requisitos de segurança da Cláusula 7.9.1 do GB 16410, para evitar riscos como contra-explosão e vazamento de gás.
• Rastreabilidade e relatórios de dados: memória interna de 128 GB, geração automática de curva de eficiência térmica, gráfico de tendência de emissão de CO, suporte para exportação USB/Ethernet e análise de software de computador host (compatível com formato CSV/PDF), atende aos requisitos de rastreabilidade de qualidade ISO 9001 e certificação CE.

Características do produto

Compatibilidade total com os padrões

• Suporte a GB 16410 (fogões a gás domésticos), IEC 60335-2-17 (segurança de eletrodomésticos de cozinha), EN 30-1 (eficiência energética de fogões a gás) e outras 10 normas nacionais e estrangeiras, abrangendo desempenho térmico, proteção de segurança, itens de detecção completa de nível de eficiência energética.
• Adaptável a vários tipos de gás: gás natural (12T/10T), gás liquefeito (20Y), gás artificial (5R/6R), e a proporção precisa é obtida por meio do módulo de simulação da composição do gás.

Tecnologia de detecção de alta precisão

• O teste de eficiência térmica adota o método de termopar duplo (medição de temperatura antes/depois da cavidade), com uma precisão de ±1%, o que é melhor do que o requisito da norma nacional GB 16410 Cláusula 5.1.1 (±2%).
• A faixa de pressão do teste de estanqueidade é de 5-30 kPa (resolução de 0,1 kPa) e a precisão de detecção de vazamento é de 0,05 L/h, o que atende aos rigorosos requisitos de vedação da EN 30-2-3 Cláusula 5.3.2.

Gestão inteligente de dados

• A tela sensível ao toque exibe estatísticas de SPC de estação única (como valor de CPK, índice de capacidade do processo) em tempo real, e dados anormais (como CO excedendo o padrão) são automaticamente marcados em vermelho e acionam um alarme sonoro e visual.
• Suporta importação em lote de planos de teste (como parâmetros de detecção correspondentes a componentes de gás em diferentes regiões), reduzindo o tempo de configuração repetida em mais de 30%.

Design seguro e fácil de usar

• A câmara de teste adota vidro à prova de explosão e estrutura de aço inoxidável (nível de proteção IP54), equipada com um sistema de exaustão independente (volume de ar de 1500m³/h) para descarregar rapidamente os gases de exaustão do teste.
• O braço robótico de ignição automática (precisão de posicionamento de ±1 mm) é adequado para uma variedade de estruturas de olhal de fogão, e o tempo de substituição do dispositivo é inferior a 5 minutos, reduzindo erros de operação manual.

Padrões internacionais de referência

• GB 16410-2020: Fogões a gás domésticos (Cláusula 5.1 Eficiência térmica; Cláusula 5.3 Estanqueidade ao ar; Cláusula 5.4 Dispositivos de segurança).
• IEC 60335-2-17:2017: Aparelhos elétricos domésticos e similares - Segurança - Parte 2-17: Requisitos particulares para fogões, placas de fogão, fornos e aparelhos similares (Cláusula 11 Teste de elevação de temperatura; Cláusula 15 Resistência à umidade).
• EN 30-1:2018: Aparelhos a gás - Fogões - Parte 1: Segurança e desempenho (Anexo B cálculo da eficiência térmica; Anexo C teor de CO nos gases de combustão).
• ANSI Z21.1-2020: Norma Nacional Americana para Aparelhos a Gás (Cláusula 8 desempenho de combustão; Cláusula 10 controle de segurança).
• CSA 2.1-19: Aparelhos de cozinha a gás (cláusula 9 desempenho de ignição; cláusula 12 proteção contra extinção de chamas).

Uso do produto

• Fabricação de fogões: inspeção completa/amostragem da linha de produção (como consistência da carga de calor de fogões embutidos, taxa de sucesso de ignição de fogões de mesa) para garantir que os produtos enviados atendam aos padrões GB/IEC.
• Agência de inspeção e certificação de qualidade: Fornece relatórios de teste necessários para certificação CE, CCC e UL e oferece suporte à análise de defeitos, como CO excedendo o padrão e eficiência térmica não atendendo ao padrão.
• E-commerce e proprietários de marcas: verifique os parâmetros de promoção do produto (como a autenticidade de "eficiência térmica ≥ 63%") e forneça suporte de dados para rótulos de eficiência energética e certificação de segurança.
• Instituições de pesquisa científica: testes de eficiência de combustão de novos projetos de queimadores, estudos comparativos de tecnologias de baixa emissão de CO (como combustão pré-misturada completa vs combustão atmosférica).

Parâmetros técnicos

Objetos de teste e itens de teste

Objetos de teste:

Fogões a gás domésticos (embutidos, de mesa, integrados)

Fogões a gás comerciais (fogões chineses, fogões de barro)

Fornos a gás, aquecedores de água a gás (módulos opcionais)

Itens de teste:

Desempenho térmico:

Carga de calor (fluxo de calor nominal, erro ≤2%)

Eficiência térmica (GB 16410 exige eficiência energética de primeiro nível ≥63%)

Estabilidade da chama (separação da chama, teste de retorno de chama)

Desempenho de segurança:

Estanqueidade ao ar (sem vazamento a 1,5 vez a pressão nominal)

Dispositivo de proteção contra falha de chama (tempo de fechamento da válvula ≤60s, GB 16410 Cláusula 5.4.3)

Segurança elétrica (resistência de aterramento ≤0,1Ω, resistência de isolamento ≥2MΩ)

Desempenho de emissão:

Emissões de CO (≤0,05%, norma EN 30-1)

Emissões de NOx (módulo de detecção opcional)

Desempenho:

Taxa de sucesso de ignição (≥9 ignições bem-sucedidas por 10 vezes consecutivas)

Teste de força de operação (força do botão/interruptor 1-5N)
