Introdução ao produto

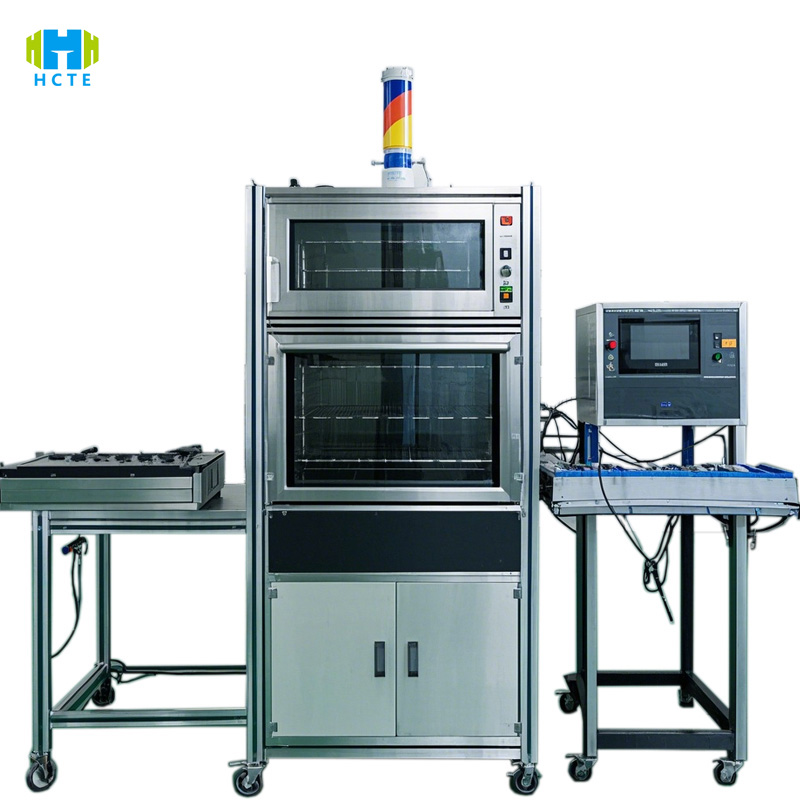

O HJ-HAPT-001 usa um sistema de controle de temperatura de alta precisão e módulos de detecção multidimensionais para obter uma avaliação abrangente do desempenho de fornos elétricos:

1. Teste de desempenho de cenário completo: suporta testes de uniformidade de temperatura (erro ≤±1,5℃), eficiência térmica (resolução de 0,1%), aumento de temperatura sem carga/com carga (taxa ajustável de 0-20℃/min) para fornos embutidos domésticos, fornos verticais e fornos comerciais (volume de 5-100 L), cobrindo os principais indicadores exigidos pelos padrões GB/IEC.
2. Sistema inteligente de medição e controle: tela sensível ao toque colorida de 7 polegadas (alternância entre chinês e inglês), configuração de planos de teste com um clique (como isolamento contínuo de 300°C, choques periódicos de quente e frio), ajuste do servomotor de ligação do sistema de controle PLC para potência de aquecimento (0-20 kW), sensor de temperatura (precisão de ± 0,3°C), feedback em tempo real dos dados do ponto da cavidade para evitar erros de operação manual.
3. Verificação dupla de segurança e eficiência energética: proteção contra vazamento integrada (tempo de resposta < 0,1s), fusível de superaquecimento (desligamento automático a 350°C) e módulo de detecção de estanqueidade da vedação da porta, enquanto registra o consumo de energia em modo de espera de 24 horas (precisão de 0,01 kWh), dando suporte à coleta de dados para certificação do nível de eficiência energética (como a diretiva ERP da UE).
4. Rastreabilidade de dados: a memória interna de 32 GB gera automaticamente curva de temperatura-tempo, espectro de flutuação de energia, registro de alarme anormal, suporta exportação USB/Ethernet e análise de software de computador host (gera relatório de teste em PDF), atendendo aos requisitos de rastreabilidade de qualidade ISO 9001.

Características do produto

Tecnologia de controle de temperatura de alta precisão

• Adotando algoritmo PID + calibração de termopar duplo (medição de temperatura em 3 pontos na frente/meio/trás da cavidade), estabilidade de temperatura ≤±0,5℃ (sem carga), uniformidade ≤±2% (estado de carga), em conformidade com os requisitos de teste de aumento de temperatura da norma IEC 60335-2-9 Cláusula 11.
• A taxa de aquecimento é ajustável de 0 a 20℃/min, suportando aumento rápido de temperatura (simulando modo de cozimento rápido) e controle de temperatura passo a passo (verificando a precisão do termostato) e adaptando-se aos requisitos de teste de diferentes tipos de forno.

Teste paralelo multi-estação

• Câmaras independentes padrão de 2 a 6 estações (opcionalmente expansíveis para 10 estações), cada estação pode definir independentemente a temperatura, a potência de carga (0 a 15 kW) e a duração do teste (0 a 24 h), melhorando a eficiência dos testes em lote em mais de 50%.
• As estações são isoladas por lã de rocha com isolamento térmico (condutividade térmica ≤0,04 W/m² K) para evitar interferência térmica e garantir que os dados de teste de uma única estação sejam independentes e precisos.

Capacidades de teste de projeto completo

• Teste de desempenho: uniformidade de distribuição de calor, tempo de recuperação de temperatura, consumo máximo de energia (precisão ±0,5%).
• Teste de segurança: resistência do solo (resolução 0,1 mΩ), tensão de suporte (1800 Vdc/1 min), vazamento da vedação da porta (detecção pelo método de fumaça).
• Avaliação de eficiência energética: consumo de energia em espera, consumo de energia do ciclo de cozimento (compatível com a certificação A+++ do selo de eficiência energética da UE).

Projeto de proteção de segurança

• Janela de observação de vidro temperado de camada dupla (taxa de isolamento de 95%), temperatura da cavidade ≤50℃ (teste de aumento de temperatura da superfície), equipada com botão de parada de emergência e disjuntor de proteção contra sobrecarga, de acordo com os requisitos de segurança elétrica GB 4706.1 Cláusula 16.
• Diagnóstico automático de falhas: alarme em tempo real para tubo de aquecimento anormal (flutuação de corrente> 5%), parada do ventilador (taxa de aumento de temperatura cai repentinamente), reduzindo perda de equipamento.

Padrão de referência internacional

• GB 4706.1-2005: Requisitos gerais de segurança para aparelhos elétricos domésticos e similares (cláusula 11 teste de aumento de temperatura; cláusula 16 isolamento elétrico).
• IEC 60335-2-9:2014: Segurança de aparelhos elétricos domésticos e similares Parte 2-9: Requisitos particulares para grelhas, fornos e aparelhos similares (Cláusula 11 Aumento normal de temperatura; Cláusula 15 Resistência à umidade).
• GB/T 20835-2007: Métodos de teste para desempenho de fornos elétricos (Cláusula 5 Uniformidade de temperatura; Cláusula 6 Eficiência térmica).
• Diretiva ERP da UE: Diretiva de Eficiência Energética da UE (Métodos de teste para consumo de energia em espera e eficiência de cozimento de fornos).
• UL 197-2019: Norma de segurança americana para fornos elétricos (Cláusula 7 Proteção contra superaquecimento; Cláusula 10 Continuidade do aterramento).

Uso do produto

• Fabricação de fornos: Inspeção completa/amostragem da linha de produção (como precisão do controle de temperatura de fornos embutidos, uniformidade de distribuição de calor de fornos comerciais) para garantir que os produtos enviados atendam aos padrões GB/IEC/UL.
• Agências de inspeção e certificação de qualidade: fornecem relatórios de teste necessários para certificação CE, CCC e ETL e dão suporte à análise de defeitos de segurança (como risco de curto-circuito em tubo de aquecimento e detecção de falha na vedação da porta).
• E-commerce e proprietários de marcas: verifiquem a autenticidade dos parâmetros de promoção do produto (como "30 minutos para aquecer até 250°C") e forneçam suporte de dados para rótulos de eficiência energética e tabelas de parâmetros de desempenho.
• Instituições de pesquisa científica: testes de efeito de isolamento térmico de novos materiais isolantes (como aerogéis) e estudos de comparação de eficiência de tecnologias de aquecimento de economia de energia (como aquecimento infravermelho).

Parâmetros técnicos

Objetos de teste e itens de teste

Objetos de teste:

Fornos domésticos (embutidos, verticais, de mesa, volume 5-60L)

Fornos comerciais (fornos de pizza, fornos de pão, volume 60-100L)

Fornos para fins especiais (fornos à prova de explosão, caixas de alta temperatura de laboratório)

Itens de teste:

Desempenho de temperatura:

Curva de aumento de temperatura sem carga/com carga (tempo necessário da temperatura ambiente até 300℃, precisão de ±1s)

Uniformidade da temperatura da cavidade (diferença de temperatura entre frente/meio/trás 3 pontos ≤±1,5℃)

Tempo de recuperação de temperatura (tempo para retornar à temperatura definida após abrir a porta por 30s)

Consumo de energia e eficiência energética:

Potência de espera (resolução de 0,1 W, em conformidade com as instruções do ERP ≤ requisitos de 0,5 W)

Consumo de energia do ciclo de cozimento (como consumo de kWh no modo torrada)

Cálculo de eficiência térmica (relação entre potência de entrada e saída de calor efetiva, precisão de ±0,5%)

Desempenho de segurança:

Resistência de aterramento (≤0,1Ω, GB 4706.1 Cláusula 27)

Resistência de isolamento (≥2MΩ, teste de tensão de resistência 1800Vdc sem ruptura)

Estanqueidade da vedação da porta (vazamento detectado pelo método de fumaça ≤5%)

Durabilidade:

Teste de vida útil do tubo de aquecimento (atenuação de potência ≤10% após 1000 ciclos de calor e frio)

Desvio de precisão do termostato (desvio de temperatura ≤±1℃ após uso prolongado)
