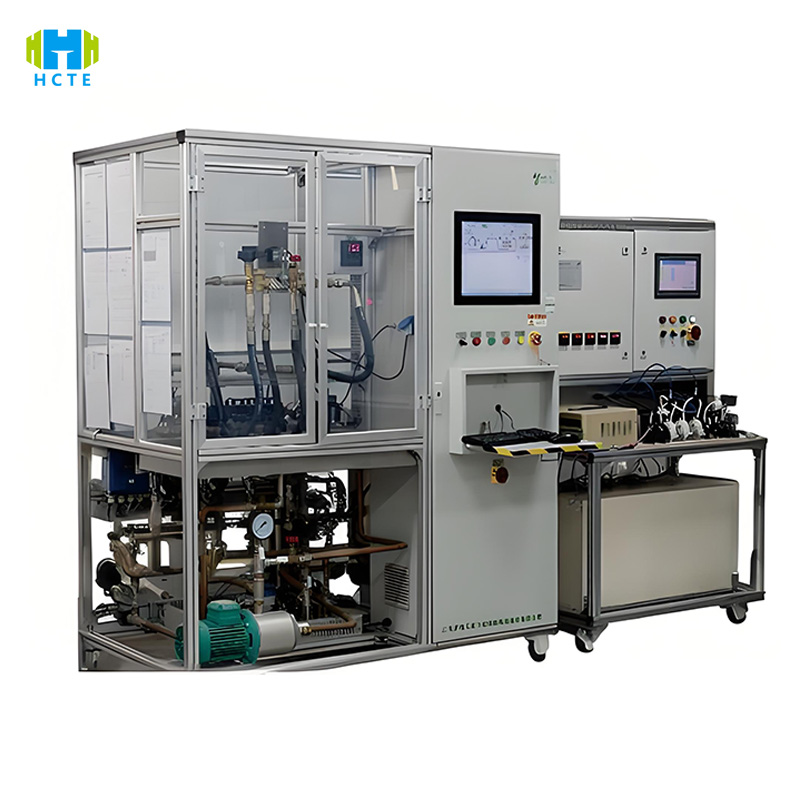

Equipamento de teste de forno de aquecimento a gás ISO 9001 40 kW Eficiência térmica ±1%

Equipamento de teste de forno de aquecimento a gás ISO 9001 40 kW Eficiência térmica ±1%

Introdução ao produto

• Adaptabilidade de potência: 0-40 kW, adequado para caldeiras montadas na parede (18-30 kW), fornos de aquecimento de piso (30-40 kW), suporta gás natural (12T/10T), gás liquefeito (20Y) e testes de fonte de gás total, simulando estabilidade de combustão em diferentes ambientes de pressão de ar (500-3500 Pa).
• Simulação ambiental: ajuste de temperatura da água 5-95℃ (precisão ±0,5℃), temperatura ambiente 5-45℃, com simulação de dureza da água (0-1000ppm), verifica a capacidade anti-incrustação do forno de aquecimento sob condições de trabalho complexas.
• Desempenho térmico: teste de eficiência térmica (método de termopar duplo, precisão de ±1%), taxa de ajuste de carga (entrada de calor máxima/mínima ≥3:1), análise da composição dos gases de combustão (CO≤300ppm, NOx≤50ppm).
• Detecção de circuito duplo de água quente sanitária/aquecimento: vazão de água de aquecimento 0-30 L/min (precisão 1%), vazão de água do banheiro 0-20 L/min (precisão 0,5%), adaptado aos requisitos de teste de circuito duplo GB 25034 Cláusula 6.5.1.
• Desempenho de segurança: detecção de estanqueidade (1,5 vezes a pressão de trabalho por 15 min, vazamento ≤ 0,01 L/h), tempo de resposta da válvula de gás (abrir/fechar ≤ 50 ms), proteção contra superaquecimento (desligamento automático de 95 ℃).
• Segurança elétrica: resistência de aterramento ≤0,1Ω, tensão de isolamento suportável 1800Vdc/1min, em conformidade com os requisitos de compatibilidade eletromagnética EN 61326-1.
• Interface de operação: tela sensível ao toque de nível industrial de 12 polegadas (interruptor chinês e inglês) com 8 modelos de teste principais integrados (como itens completos de certificação CE, teste de eficiência energética Energy Star), processo de inicialização com um clique, tempo de configuração de parâmetros reduzido em 50%.
• Gerenciamento de dados: o disco rígido de estado sólido de 128 G gera automaticamente relatórios em PDF (incluindo gráficos de controle de SPC e determinação de classificação de eficiência energética), suporta exportação USB/Ethernet e encaixe do sistema MES, e o período de rastreabilidade de dados é de até 10 anos.
• Fixação rápida: a braçadeira pneumática de liberação rápida conclui a substituição da interface DN20-DN50 em 5 minutos e é compatível com fornos de aquecimento montados na parede/no chão de marcas como Navien e Vaillant.
• Paralelo multiestações: teste independente padrão de 6 estações (12 estações opcional), eficiência de detecção aumentada em 80%, suportando requisitos completos de inspeção/amostragem para linhas de produção com uma produção anual de mais de 100.000 unidades.

Características do produto

• Medidor de vazão mássica de gás importado da Alemanha (±0,5% FS), sensor de temperatura de resistência de platina (±0,3℃), calibrado pela CNAS, melhor que os padrões nacionais
• Módulo independente de aquecimento/água do banheiro, detecção síncrona do desempenho do sistema duplo, adequado para verificação das condições de trabalho do complexo de caldeiras montadas na parede de alta qualidade
• GB 25034, EN 677, CSA 4.9 e outros 12 padrões internacionais integrados, geram automaticamente relatórios de dados necessários para várias certificações
• Análise em tempo real das flutuações da curva de combustão, identificação de 8 tipos de falhas, como bloqueio da válvula de gás e incrustação do trocador de calor, com precisão de diagnóstico de >98%
• Módulo removível de gás/água, suporta troca rápida entre gás natural/gás liquefeito e se adapta às diferenças nas fontes de gás no mercado global

Padrões internacionais de referência

• GB 25034-2020 "Caldeira de água quente a gás" Artigo 6.5: Teste de eficiência térmica; Artigo 6.6: Teste de estanqueidade ao ar e dispositivo de segurança.
• EN 677:2018 "Norma de eficiência energética para caldeiras de aquecimento a gás" Apêndice A: Método de cálculo de eficiência térmica; Apêndice B: Teste de consumo de energia em espera (≤1W).
• CSA 4.9-19 "Norma de segurança para equipamentos de aquecimento a gás" Artigo 7: Teste de desempenho de combustão; Artigo 10: Verificação de dispositivos de controle de segurança automáticos.
• EN 61326-1:2013 "Requisitos de compatibilidade eletromagnética para equipamentos elétricos para medição, controle e uso em laboratório" Seção 4: Limites de interferência de radiofrequência (Classe B); Seção 5: Imunidade a descargas eletrostáticas.
• ISO 9001:2015 "Sistema de Gestão da Qualidade" Artigo 7.1.5: Requisitos de calibração de equipamentos de monitoramento e rastreabilidade de dados.

Objetos de teste e itens de teste

Objetos de teste principais:

• Forno de aquecimento a gás doméstico de parede (18-30 kW).
• Forno de aquecimento a gás de chão (30-40kW).
• Forno de aquecimento modular comercial (módulo de alta tensão opcional necessário).

Itens de teste principais

• Desempenho térmico: eficiência térmica, taxa de ajuste de carga, composição dos gases de combustão (CO/NOx), taxa de perda de calor.
• Avaliação da eficiência energética: consumo de energia em espera (Energy Star ≤1W), eficiência de saída de água quente, eficiência de carga parcial (requisitos EN 677).
• Desempenho de segurança: estanqueidade ao ar, vazamento da válvula de gás, tempo de resposta da proteção contra extinção de chamas (≤30s), temperatura de proteção contra superaquecimento (95℃±2℃).
• Confiabilidade: teste de 1000 ciclos de partida e parada, simulação de incrustação de água (dureza de 1000 ppm em operação por 500 horas), durabilidade de vibração (10-50 Hz).
• Adaptabilidade ambiental: partida em baixa pressão (pressão nominal de 85%), teste de combustão em alta altitude (0-3000 m), partida em baixa temperatura (partida a frio em ambiente de 5 ℃).
• Desempenho elétrico: resistência do solo, tensão de resistência do isolamento, compatibilidade eletromagnética (perturbação irradiada ≤40dBμV/m).
