Introdução ao produto

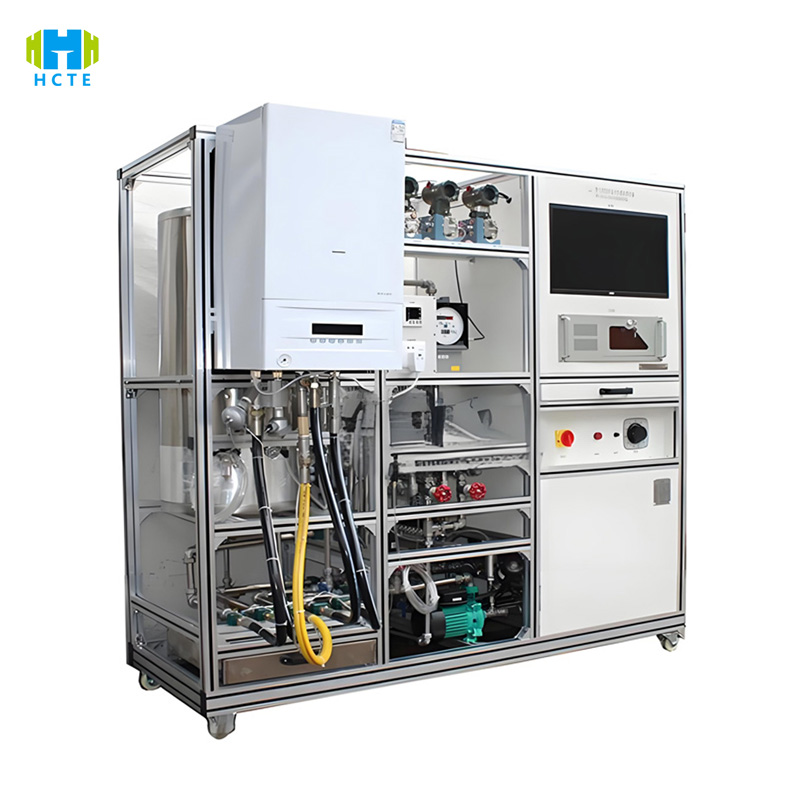

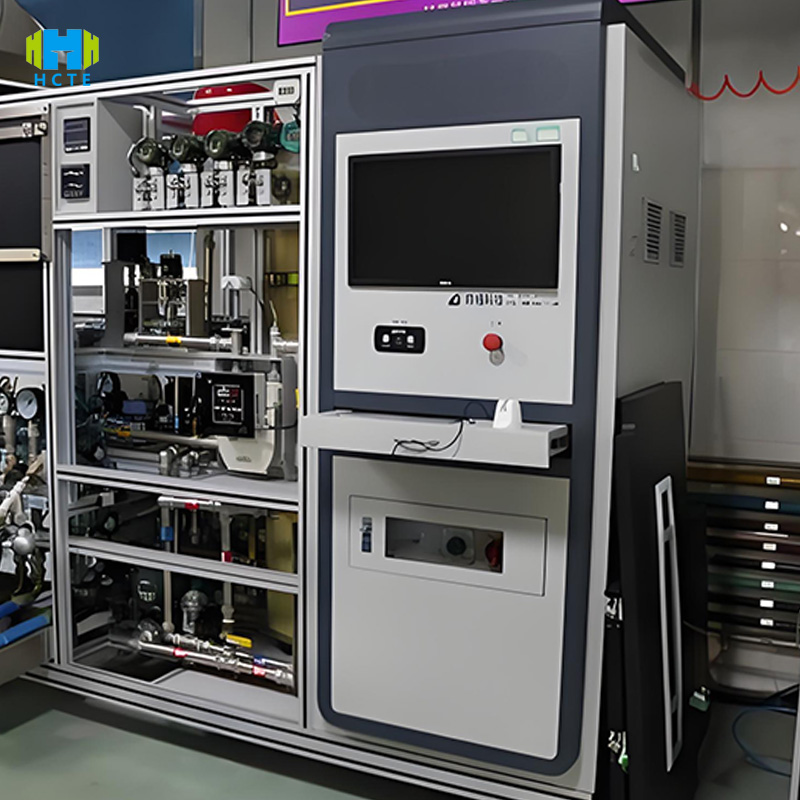

O HH-RR-503S se concentra na detecção de precisão em nível de laboratório e realiza análises aprofundadas do desempenho do aquecedor de água a gás por meio de quatro módulos principais:

▎Detecção de profundidade de segmento de potência total

Adaptação de fonte de energia e gás:

0-40kW abrange aquecedores de água residenciais (8-30kW) e comerciais (30-40kW), suporta gás natural (12T/10T), gás liquefeito (20Y) fonte de gás total, ajuste de pressão de gás 500-3500Pa (resolução 10Pa), adaptado ao ambiente global de fonte de gás.

Capacidade de simulação da qualidade da água:

Dureza 0-1000 ppm, íon cloreto 0-200 ppm ajustável, com controle de vazão de 0-30 L/min, verifica a resistência à incrustação e corrosão do trocador de calor e atende aos requisitos de teste de compatibilidade de qualidade da água GB/T 18870.

▎Análise de desempenho multidimensional

Engenharia térmica e eficiência energética:

A eficiência térmica é testada pelo método de resistência dupla de platina (precisão de ±0,8%), suportando verificação aprofundada da eficiência energética de primeiro nível (≥90%);

Taxa de ajuste de carga ≥5:1, resolução da taxa de saída de água quente 0,1L/min, adaptada aos rigorosos padrões de eficiência energética, como Energy Star;

Análise em tempo real da composição dos gases de combustão (resolução CO/NOx de 1 ppm), dando suporte aos testes de certificação ambiental.

Segurança e confiabilidade:

A precisão da detecção de estanqueidade do ar atinge 0,005 L/min (1,5 vez a pressão por 30 min), resposta de proteção contra extinção de chamas ≤30s;

Teste de segurança elétrica: resistência de isolamento ≥10MΩ, tensão suportável 1800Vdc/1min, em conformidade com os requisitos anti-choque elétrico da norma IEC 60335;

1000 ciclos de partida e parada, dureza da água de 1000 ppm, operação de longo prazo, simulando durabilidade em uso real.

▎Medição e controle inteligentes e gerenciamento de dados

Operação e processo:

A tela sensível ao toque de 15 polegadas possui mais de 10 modelos padrão integrados (CCC/CE/Energy Star), suporta processos personalizados e reduz o tempo de configuração de parâmetros em 60%;

Alterne entre interfaces em chinês e inglês, adaptando-se a ambientes de laboratório multilíngues.

Rastreabilidade de dados:

O armazenamento de estado sólido de 256 GB coleta mais de 80 parâmetros em tempo real e gera relatórios em PDF com assinaturas digitais (incluindo formatos de dados UN/CE);

Suporta armazenamento de evidências em blockchain e auditoria remota, atendendo aos requisitos de rastreabilidade de dados ISO 9001.

▎Matriz de sensores de alta precisão

Hardware principal:

Medidor de vazão mássica de gás importado da Alemanha (±0,5% FS), medidor de vazão eletromagnético de água (±0,3% FS), sensor de temperatura de resistência de platina (±0,2℃), por meio de calibração dupla CNAS/CMA, a precisão é 1,5 vezes melhor que o padrão nacional;

Sensor de pressão dinâmica (tempo de resposta <5 ms) captura o impacto do golpe de aríete e simula flutuações extremas de pressão de trabalho (± 20%).

Design modular:

Troque rapidamente o módulo de fonte de gás (gás natural → gás liquefeito) em 30 minutos para reduzir os custos de depuração do laboratório;

O módulo de canal de água destacável suporta expansão de alta temperatura (95℃) e alta pressão (1,2 MPa), adequado para testes de cenas especiais.

Características do produto

Precisão de nível laboratorial: ±0,8% de eficiência térmica, ±0,3% de precisão de detecção de fluxo FS, adaptada aos rigorosos requisitos de certificações internacionais, como UL/CE.

Compatibilidade total com padrões: 15 procedimentos de teste de padrões internacionais integrados, como GB/EN/ASME, geram automaticamente relatórios multilíngues (chinês/inglês/espanhol/árabe).

Simulação de condições extremas de trabalho: inicialização em baixa temperatura de -10℃, teste de combustão em altitude de 3.000 m, operação de longo prazo com dureza da água de 1.000 ppm, abrangendo cenários de uso global.

Análise de dados de IA: o algoritmo de aprendizado de máquina identifica 12 problemas potenciais, como combustão instável e desvio do sensor, e a precisão do aviso de dados anormais é >99%.

Design modular: módulo de gás/água destacável, comutação completa da fonte de gás (gás natural → gás liquefeito) em 30 minutos, reduzindo os custos de depuração do laboratório.

Padrões Internacionais de Referência

GB 6932-2015 "Aquecedores de água instantâneos a gás para uso doméstico" (Cláusula 5 Eficiência térmica; Cláusula 6 Dispositivos de segurança).

EN 61326-1:2013 "Compatibilidade eletromagnética de equipamentos de medição" (Seção 4 Limites de interferência de radiofrequência).

Programa Energy Star "Padrão de eficiência energética para aquecedores de água" (Seção 5 Eficiência térmica ≥ 90%; Seção 6 Consumo de energia em espera ≤ 1 W).

IEC 60335-2-34:2018 "Requisitos de segurança para aquecedores de água" (cláusula 11 Teste de elevação de temperatura; cláusula 15 Resistência à umidade).

ANSI Z21.10.3-2019 "Padrão de segurança para aquecedores de água a gás" (cláusula 8 Desempenho de combustão; cláusula 12 Dispositivos de segurança automáticos).

ISO 9001:2015 "Sistema de Gestão da Qualidade" (Cláusula 7.1.5 Calibração de Equipamentos de Monitoramento).

ASTM D6476-19 "Método de teste de durabilidade para aquecedores de água a gás" (Seção 6 Teste de ciclo de vida).

Parâmetros técnicos

Objetos de teste e itens de teste

Objetos de teste principais:

Aquecedores de água instantâneos a gás domésticos (8-30 kW, incluindo condensação/instantâneos).

Aquecedores de água a gás comerciais (30-40 kW, volumétricos/modulares).

Aquecedores de água para cenários especiais (tipo marinho/platô, módulo de alta tensão necessário).

Itens principais do teste:

Desempenho básico: carga térmica nominal, taxa de saída de água quente, eficiência térmica, faixa de ajuste de carga.

Eficiência energética e proteção ambiental: consumo de energia em espera, concentração de emissões de CO/NOx, nível de eficiência energética (GB 30720/Energy Star).

Desempenho de segurança: estanqueidade ao ar, tempo de resposta de proteção contra extinção de chamas, temperatura de proteção contra superaquecimento, resistência de isolamento elétrico.

Confiabilidade: teste de 1000 ciclos de partida e parada, simulação de incrustação de água (operação com dureza de 1000 ppm por 1000 horas), durabilidade de vibração (10-50 Hz).

Condições extremas de trabalho: partida em baixa pressão de ar (pressão de ar nominal de 85%), teste de combustão em alta altitude (0-3000 m), partida em baixa temperatura de -10 ℃.

Desempenho do controle: precisão do controle da temperatura da água (±1℃), tempo de resposta do ajuste de potência (＜10s), verificação inteligente da função anticongelante.
