Testador de aquecedor de água a gás 30kW Eficiência térmica ±1% Iec60335

Testador de aquecedor de água a gás 30kW Eficiência térmica ±1% Iec60335

Introdução ao produto

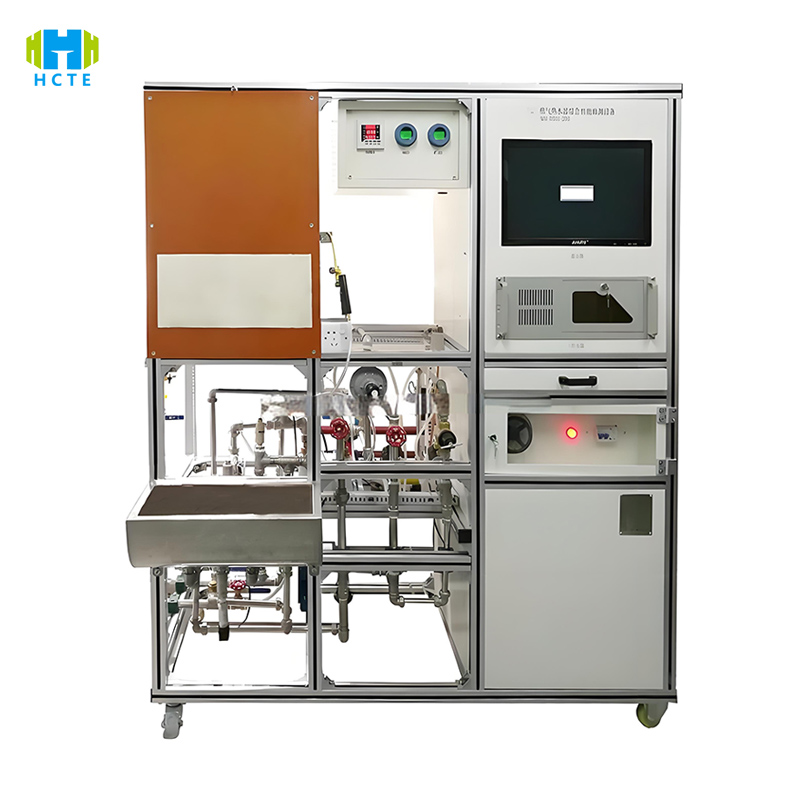

O HH-RR-503 usa cobertura de potência total e tecnologia inteligente de medição e controle para obter avaliação precisa e inspeção de qualidade eficiente do desempenho do aquecedor de água a gás:

1. Teste de simulação de condições operacionais completas

• Faixa de potência: 0-30 kW, adequado para aquecedores de água instantâneos domésticos, aquecedores de água volumétricos (gás natural/gás liquefeito/gás manufaturado), suporta carga de calor nominal, teste de entrada de calor mínima/máxima (requisitos da Cláusula 5.1 do GB 6932).
• Simulação ambiental: ajuste de temperatura da água de 10-90℃ (precisão de ±0,5℃), flutuação da pressão do ar de ±15% da pressão nominal, simulando a estabilidade da operação em diferentes ambientes regionais de qualidade da água e pressão do ar.

2. Capacidades de detecção multidimensionais

• Teste de eficiência térmica (método de termopar duplo, precisão de ±1%), taxa de aumento de temperatura (0-60℃/min, resolução de 0,1℃/s), uniformidade de carga de calor (desvio ≤2%).
• Análise da composição dos gases de combustão (concentração de CO/NOx, resolução de 1 ppm), adaptada aos requisitos de certificação de classificação de eficiência energética GB 30720.
• Detecção de estanqueidade (1,5 vezes a pressão de trabalho por 30 min, vazamento ≤0,01 L/h), tempo de resposta do dispositivo de proteção contra extinção de chamas (≤60 s, IEC 60335-2-34 Cláusula 15).
• Teste de segurança elétrica: resistência do aterramento (≤0,1Ω), tensão de resistência do isolamento (1800Vdc/1min sem ruptura).

3. Sistema inteligente de medição e controle

• Interface de operação: tela sensível ao toque colorida de 10 polegadas (alternância entre chinês e inglês) com 5 modelos de teste integrados (como detecção de item completo com certificação CCC, teste de eficiência energética Energy Star), processo de inicialização com um clique, tempo de configuração de parâmetros reduzido em 40%.
• Gerenciamento de dados: o armazenamento criptografado de 64 G gera automaticamente relatórios em PDF (incluindo gráficos de controle de SPC), suporta exportação USB/Ethernet e encaixe do sistema MES e atende aos requisitos de rastreabilidade de qualidade ISO 9001.

4. Adaptação eficiente da linha de produção

• Fixação rápida: as braçadeiras pneumáticas concluem a substituição da interface DN15-DN50 em 3 minutos, compatíveis com aquecedores de água verticais/horizontais de marcas como Navien e Rheem.
• Design de múltiplas estações: Teste paralelo padrão de 4 estações (opcional de 8 estações), eficiência de detecção aumentada em 60%, adaptado aos requisitos de inspeção/amostragem completa da linha de montagem.

Características do produto

• Medidor de vazão de gás importado da Alemanha (±0,5% FS), sensor de temperatura da água (±0,3℃), calibrado pelo CNAS, melhor que os padrões nacionais.
• 4 estações de controle independentes, capacidade de detecção diária de um único dispositivo chega a mais de 200 unidades, adequado para linhas de produção com produção anual de mais de 500.000 unidades.
• Procedimentos de teste GB 6932, IEC 60335 e Energy Star integrados geram automaticamente relatórios de dados necessários para diversas certificações.
• O algoritmo de IA identifica 7 tipos de falhas, como combustão incompleta (CO excede o padrão) e fluxo de água anormal, com uma precisão de diagnóstico de >95%.
• Suporta a alternância entre gás natural (12T/10T) e gás liquefeito (20Y), sem necessidade de substituição de hardware, adaptando-se às necessidades do mercado global.

Padrões internacionais de referência

• GB 6932-2015 "Aquecedores de água instantâneos a gás domésticos" Cláusula 5.1: Método de teste de eficiência térmica; Cláusula 5.3: Pressão e julgamento do teste de estanqueidade ao ar.
• IEC 60335-2-34:2018 "Segurança de aparelhos elétricos domésticos e similares, Parte 2-34: Requisitos especiais para aquecedores de água" Cláusula 11: Teste de elevação de temperatura; Cláusula 15: Teste de resistência à umidade.
• Requisitos do Programa Energy Star Seção 5: Eficiência térmica ≥82% (volumétrica)/90% (instantânea); Seção 7: Consumo de energia em espera ≤1W.
• ANSI Z21.10.3-2019 "Padrão de segurança para aquecedores de água a gás" Cláusula 8: Teste de desempenho de combustão; Cláusula 12: Verificação automática de dispositivos de segurança.

Parâmetros técnicos

Objetos de teste e itens de teste

Objetos de teste

• Aquecedores de água instantâneos a gás domésticos (8-30kW).
• Aquecedores de água a gás volumétricos (10-100L).
• Aquecedores de água a gás comerciais (30-100 kW, são necessários módulos de alta tensão).

Itens de teste

• Desempenho térmico: eficiência térmica, carga de calor, taxa de aumento de temperatura, composição dos gases de combustão (CO/NOx).
• Desempenho de segurança: estanqueidade ao ar, tempo de resposta de proteção contra extinção de chamas, resistência ao aterramento, resistência à compressão.
• Avaliação da eficiência energética: consumo de energia em modo de espera, eficiência de saída de água quente (índice de certificação Energy Star), taxa de ajuste de carga (entrada de calor máxima/mínima).
• Confiabilidade: 1000 testes de ciclo start-stop, envelhecimento em alta temperatura (operação contínua de 90°C por 24h), simulação de incrustação de água (dureza ≤1000ppm).
• Adaptabilidade ambiental: partida em baixa pressão (pressão nominal de 85%), estabilidade de combustão em altas altitudes (adaptável a altitudes de 0 a 3.000 m).
