Introdução ao produto

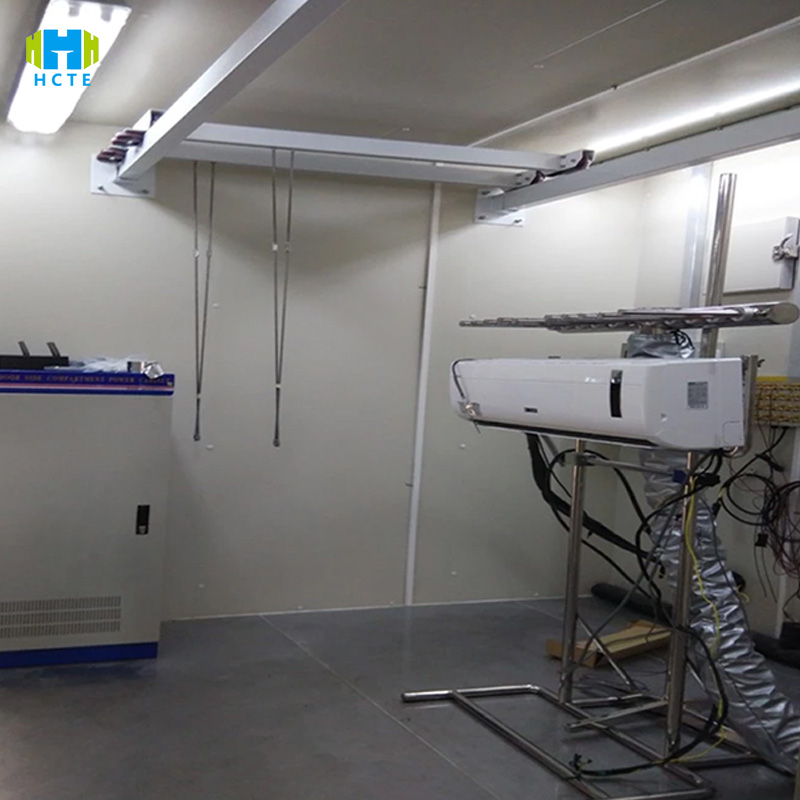

O AEEDL-006 consiste em uma câmara de teste interna, uma câmara de simulação externa, uma unidade de tratamento de ar e um sistema inteligente de medição e controle:

• Reprodução ambiental de câmara dupla: interna 10~50℃ (simulando o lado do usuário), externa -20~60℃ (simulando clima extremo), umidade relativa de 35~90% cobre as cenas da estação chuvosa e da estação seca.
• Medição e controle síncronos multiparâmetros: termopares de 20 canais (±0,1℃) monitoram o campo de temperatura, o medidor de energia WT333E (±0,2%) coleta parâmetros elétricos e sensores de pressão de refrigerante bidirecionais capturam as características do compressor;
• Adaptação flexível de refrigerante: suporta R22/R410a/R32/R290/R134a, adaptando-se aos requisitos de iteração de refrigerantes ecológicos.
• Processo automatizado: O sistema de controle conjunto do computador coleta dados automaticamente, gera curvas de eficiência energética e relatórios de diagnóstico de falhas e se conecta ao sistema MES, melhorando a eficiência do teste em 50%.

Características do produto

• Compatibilidade com vários refrigerantes: abrange refrigerantes de baixo PAG, como R32/R290, está em conformidade com a tendência de "duplo carbono" e oferece suporte a futuras atualizações de refrigerantes.
• Verificação de faixa de temperatura ultra ampla: externa - 20℃ (aquecimento e descongelamento extremamente frios), 60℃ (resfriamento e anticongelamento no verão quente), verificando a confiabilidade sob condições extremas de trabalho.
• Medição e controle em nível de mícron: termopares de 20 canais (±0,1℃), medidor de potência WT333E (±0,2%), precisão de volume de ar de ±1%, desvio de comparação de dados com laboratórios nacionais < 1,5%.
• Expansão personalizada: volume de ar, faixa de temperatura e número de canais de sensores permitem personalização e se adaptam a modelos não padronizados (como gabinetes cilíndricos e unidades ultrafinas montadas na parede);
• Conformidade com dois padrões: atende tanto à norma GB 7725-2010 (nacional) quanto à norma ISO 5151/13253 (internacional), e os dados de certificação são "coletados uma vez e usados ​​globalmente".
• Inteligente não tripulado: tela sensível ao toque de 7 polegadas + monitoramento remoto de IoT, suporte para testes autônomos 24 horas por dia, 7 dias por semana, alarme de falha + manutenção preventiva.

Padrões internacionais de referência

• GB 7725-2010 Processo de teste do método de diferença de entalpia para condicionadores de ar de ambiente, requisitos de precisão de medição de parâmetros de desempenho (resfriamento/aquecimento, eficiência energética).
• Teste e classificação de desempenho de ar condicionado/bomba de calor não canalizados ISO 5151-2017 (incluindo condições extremas de temperatura e umidade e baixa carga).
• A ISO 13253-2017 complementa os métodos de teste de desempenho de condicionadores de ar em ambientes especiais (como alta umidade e poeira) para aumentar a confiabilidade dos dados.

Uso do produto

• Finalidade da P&D: otimizar a relação de eficiência energética do ar condicionado (COP/SEER), capacidade de descongelamento em baixa temperatura, estabilidade de aquecimento e ventilação em alta temperatura.
• Fim da inspeção de qualidade: Teste de consistência de desempenho pré-embarque (resfriamento/aquecimento, volume de ar, pressão estática), simulação de falhas (congelamento, condensação).
• Fim da certificação: Suporte ao Selo de Eficiência Energética da China, ErP da UE, certificação DOE dos EUA e aceleração do acesso ao mercado externo.
• Fim do ensino: Experimento de termodinâmica de sistema HVAC universitário, verificação de algoritmo de controle inteligente, pesquisa de características de refrigerantes.
